Geräteeinstellungen

Einstellungen, Gerät-Registerkarten folgen. Auf dieser Seite kann der Benutzer den Gerätemodus, das Passwort für die Weboberfläche ändern, die Konfigurations- und Regeldateien des Geräts herunterladen oder hochladen.

  • Device Name: Name des Geräts. Standardwert ist LRW842
  • Web UI Password: Passwort für den Zugang zur Weboberfläche des Geräts. Der Standardwert ist admin.
  • Web UI Session Timeout: Timeout-Dauer der Weboberfläche. Die Einheit ist Sekunden. Der Standardwert ist 300.
  • Web UI Port: HTTP-Port der Weboberfläche des Geräts. Der Standardwert ist 80.
  • Configuration Files: Die Konfigurationsdatei kann mit der Download-Schaltfläche heruntergeladen und mit Delete gelöscht werden.
  • Upload Configuration File: Mit Browse werden die hochzuladenden Konfigurationsdateien ausgewählt, danach werden die Dateien mit Upload hochgeladen.
  • Reboot Device: Das Gerät kann durch Klicken auf die Reboot-Schaltfläche neu gestartet werden.

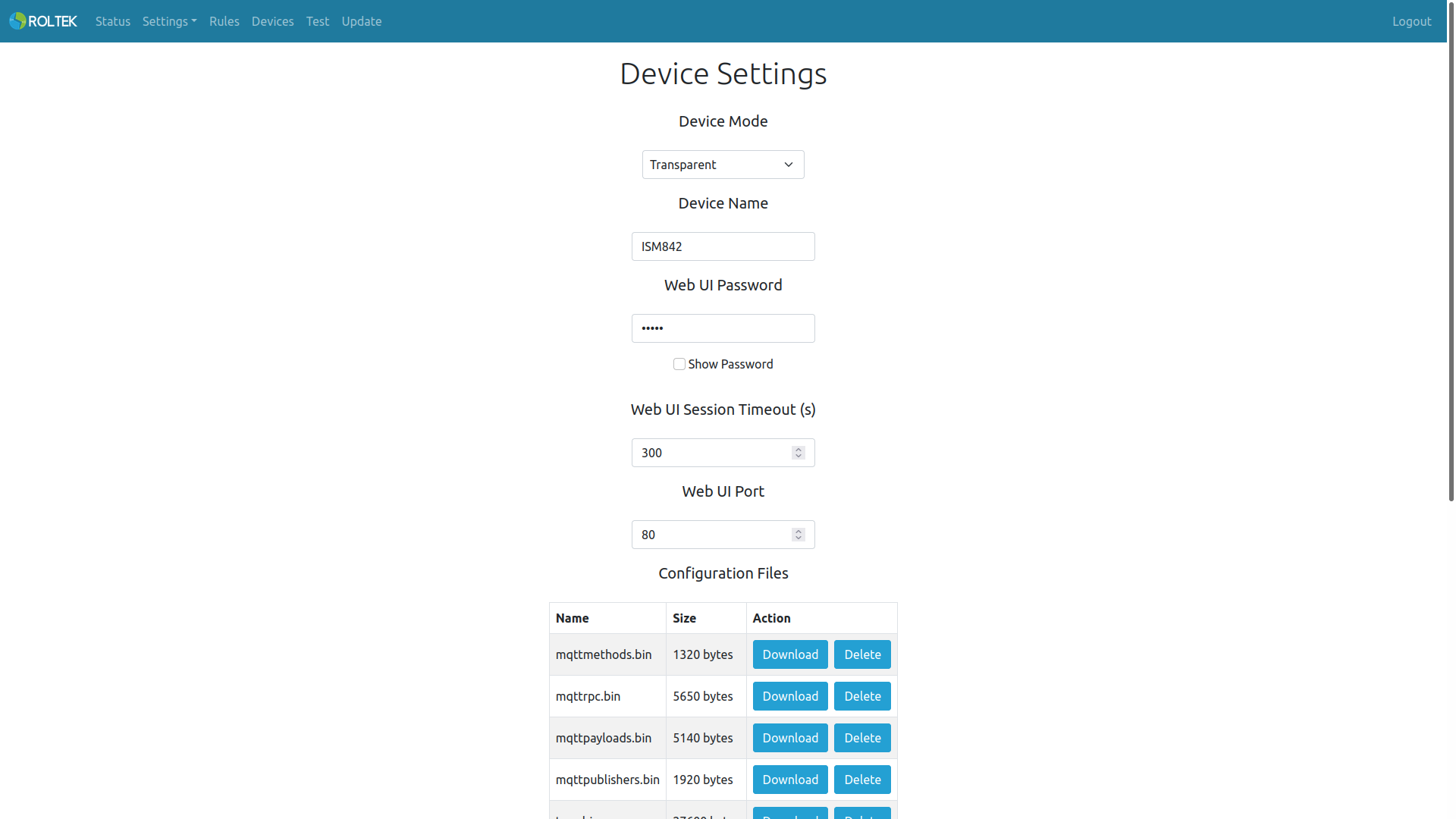

DeviceSettings-LRW842

Das Gerät hat vier Device Mode (Betriebsmodi):

  • Transparent Mode
  • Master Mode
  • Master - Data Collector Mode
  • Slave Mode

Transparent Mode​

In diesem Modus sendet das Gerät die Daten, die von RS485 oder dem TCP-Server kommen, an andere ModProBus-Geräte. Die von anderen ModProBus-Geräten kommenden Daten werden sowohl an RS485 als auch an den TCP-Server gesendet.

Master Mode​

In diesem Modus sendet das Gerät die Modbus-Daten, die von RS485 oder dem Ethernet-Port kommen, an die in Devices Settings registrierten ModProBus-Geräte. Die Slave-Geräte senden die von dem Master-Gerät kommenden Daten gemäß ihren registrierten Modbus-Geräten über RS485 oder den Ethernet-Port. Nachdem die Slave-Geräte die Daten von RS485 oder dem Ethernet-Port empfangen haben, senden sie eine Antwort an das Master-Gerät. Auf der Ethernet-Seite verhält sich das Gerät wie ein TCP-Server (sofern in Modbus Settings aktiviert), und Benutzer können sich als Clients mit diesem Server verbinden.

Wichtig: Nur ein Gerät kann im selben Netzwerk Master sein.

Wichtig: Alle Slave ID-Werte der Modbus-Geräte müssen eindeutig sein.

Master - Data Collector Mode​

In diesem Modus kann das Gerät Daten von anderen Slave-Modbus-Geräten im Netzwerk (einschließlich seines eigenen RS485-Ports, Ethernet-Ports, WiFi-Ports) sammeln, die in der Devices-Seite registriert sind. Das Gerät kann Folgendes tun:

  • Daten über die in der Rules-Seite definierten Nodes sammeln.
  • Daten gemäß der Definition auf der Rules-Seite an andere Geräte schreiben.
  • Daten über MQTT veröffentlichen, wie auf der Rules-Seite definiert.
  • Daten über MQTT an andere Geräte schreiben, wie auf der Rules-Seite definiert.

Wichtig: Nur ein Gerät kann im selben Netzwerk Master - Data Collector sein.

Slave Mode​

In diesem Modus empfängt das Gerät die Daten vom Master-Gerät und sendet die Antwort gemäß der in Devices Settings registrierten Konfiguration, indem es über RS485 und den Ethernet-Port abfragt. Es können mehrere Slaves im selben Netzwerk vorhanden sein. Auf der Ethernet-Seite verhält sich das Gerät wie ein TCP-Server (sofern in Modbus Settings aktiviert), und Benutzer können sich als Clients mit diesem Server verbinden. Das Gerät kann Folgendes tun:

  • Wenn das eingehende Paket zu seiner eigenen Slave ID gehört, leitet es seine Modbus-Register zurück.
  • Es kann Pakete über den RS485-Port (Modbus RTU) oder Ethernet & WiFi (Modbus TCP/IP) senden und empfangen und diese an das Master oder Master - Data Collector-Gerät zurückleiten.
