Seri Port Çalışma Modları

Cihazın seri portunun çalışma modlarının ayarlanması için:

  • DTU
  • General Settings

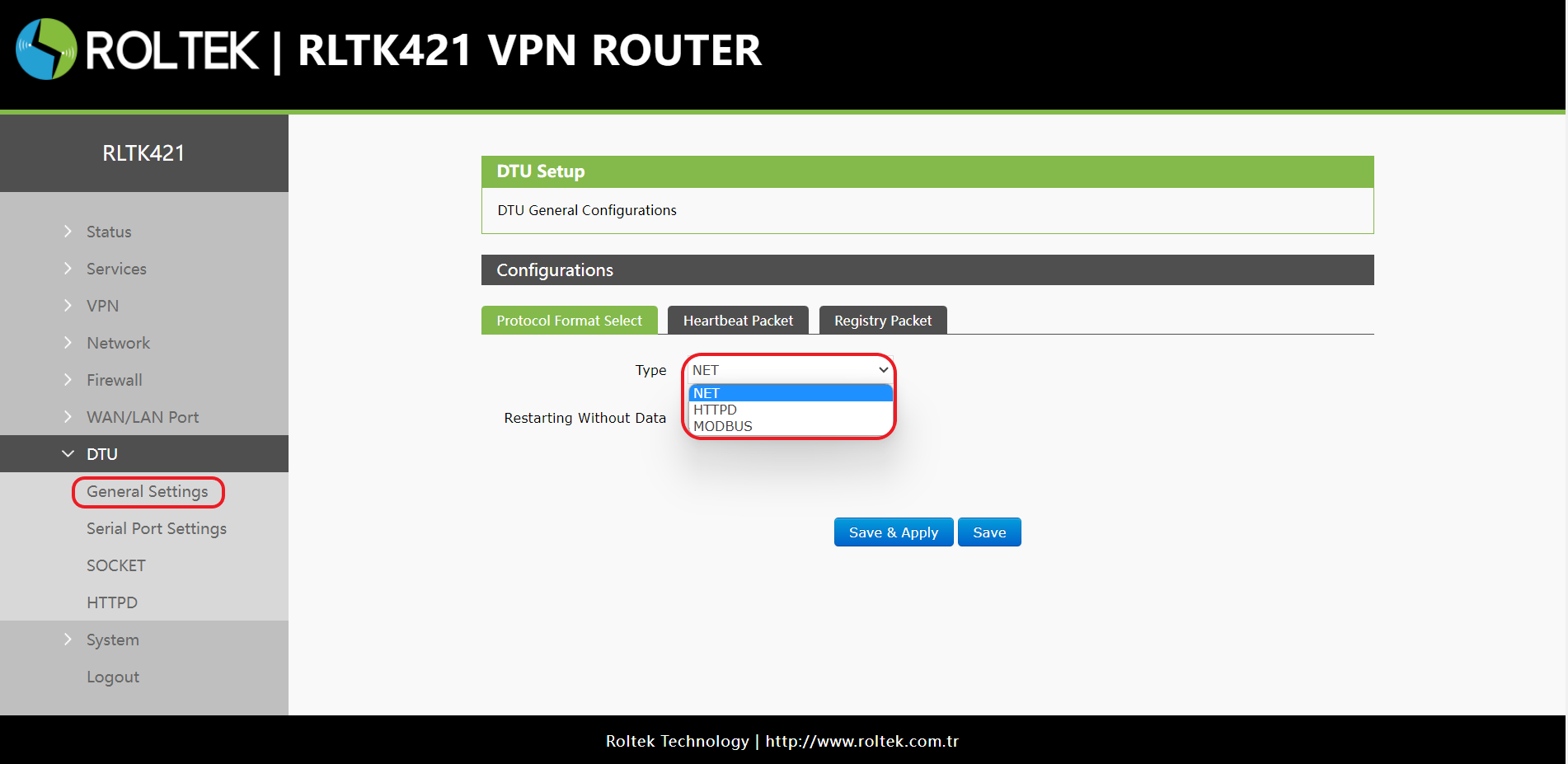

menülerini takip edin. Protocol Format Select altında yer alan Type kısmından çalışma modu seçilebilir. RLTK421 üç farklı çalışma modunu destekler:

  • NET (Şeffaf veri iletimi),
  • MODBUS (MODBUS RTU → MODBUS TCP dönüşümü),
  • HTTPD (HTTP istemci modu).

OperatingModes-421

NET Modu​

Bu modda, kullanıcı, basit parametre ayarlarıyla seri cihaz ve ağ sunucusu arasında şeffaf veri iletimi sağlayabilir.

RLTK421, birbirinden bağımsız olan 4 adet soket bağlantısını destekler. Bu soketler, soket A'dan soket D'ye kadar numaralandırılır.

Soket A, aşağıdaki yapılandırmaları destekler:

  • TCP istemci: RLTK421, bir TCP sunucusuna bağlanmak için istemci olarak hareket eder.
  • TCP sunucusu: RLTK421, gelen TCP istemci bağlantılarını dinlemek için sunucu olarak hareket eder.
  • UDP istemci: RLTK421, uzaktaki bir UDP sunucusuna UDP paketleri göndermek için istemci olarak hareket eder.
  • UDP sunucusu: RLTK421, uzaktaki UDP istemcilerden UDP paketleri almak için sunucu olarak hareket eder.

Soket B, C ve D aşağıdaki yapılandırmaları destekler:

  • TCP istemci: RLTK421, bir TCP sunucusuna bağlanmak için istemci olarak hareket eder.
  • UDP istemci: RLTK421, uzaktaki bir UDP sunucusuna UDP paketleri göndermek için istemci olarak hareket eder.

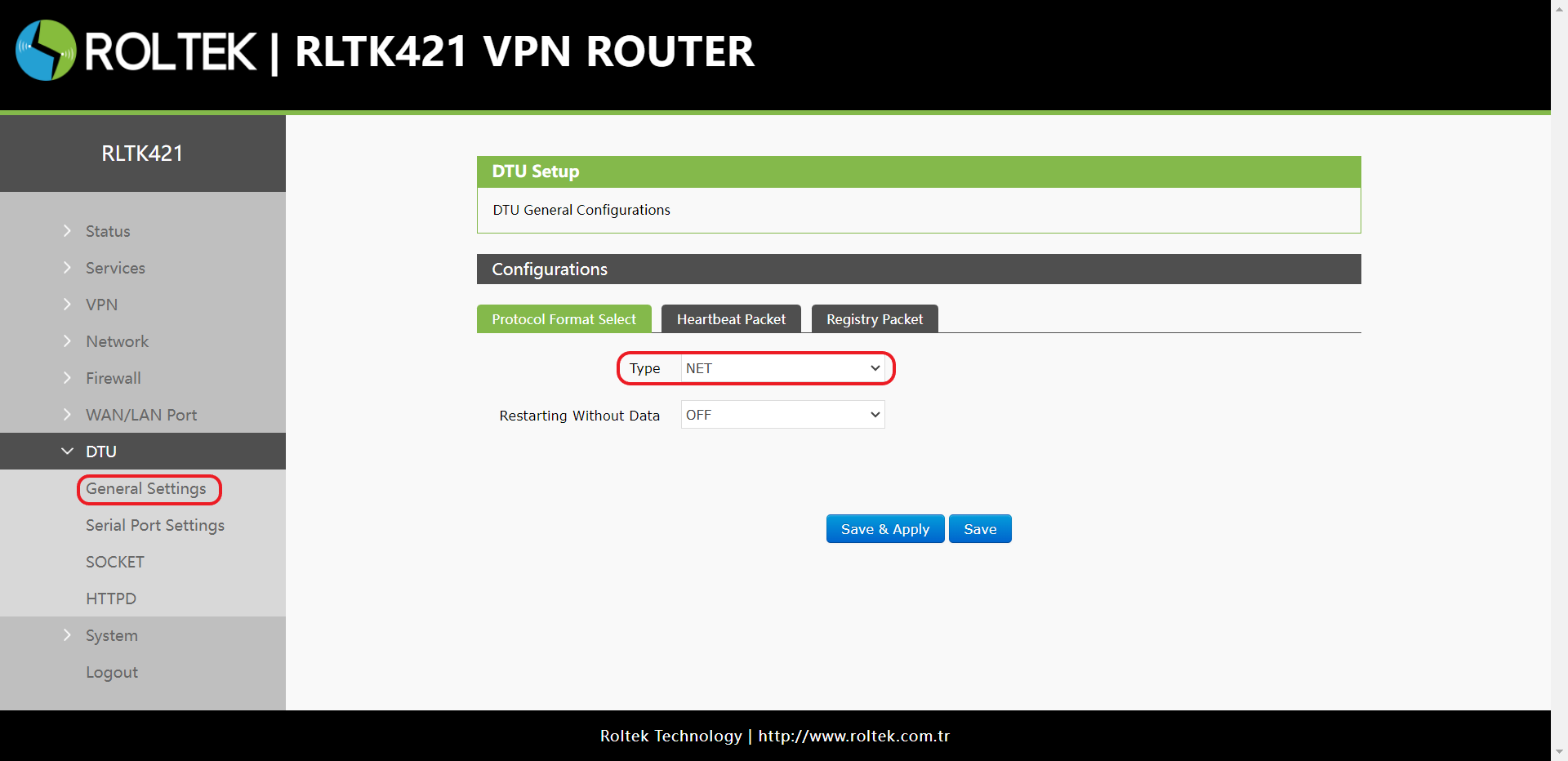

Çalışma modunu NET olarak seçin. Save & Apply'a tıklayın.

NETMode1-421

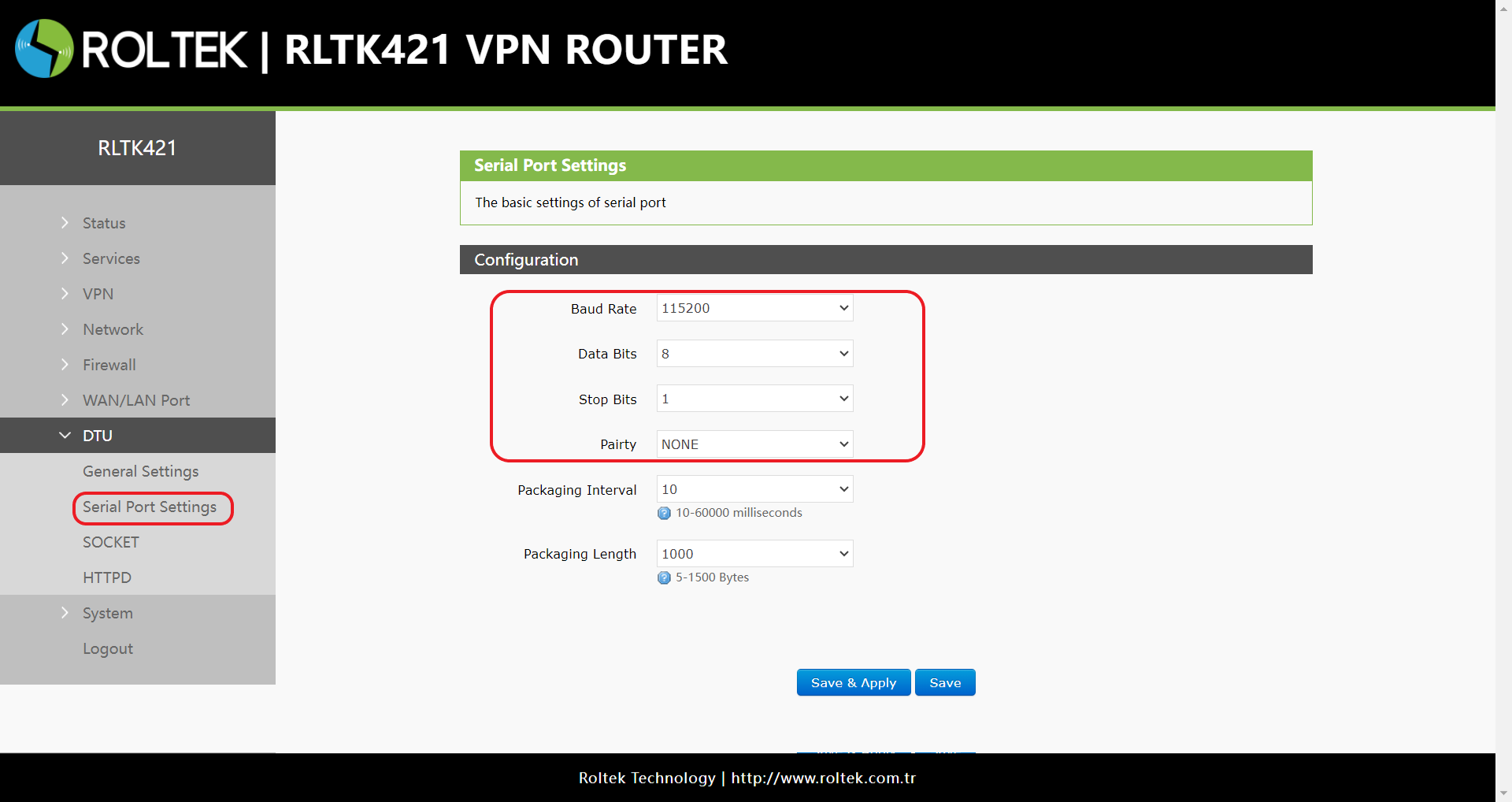

Seri port parametrelerini ayarlayın. Save & Apply'a tıklayın.

NETMode2-421

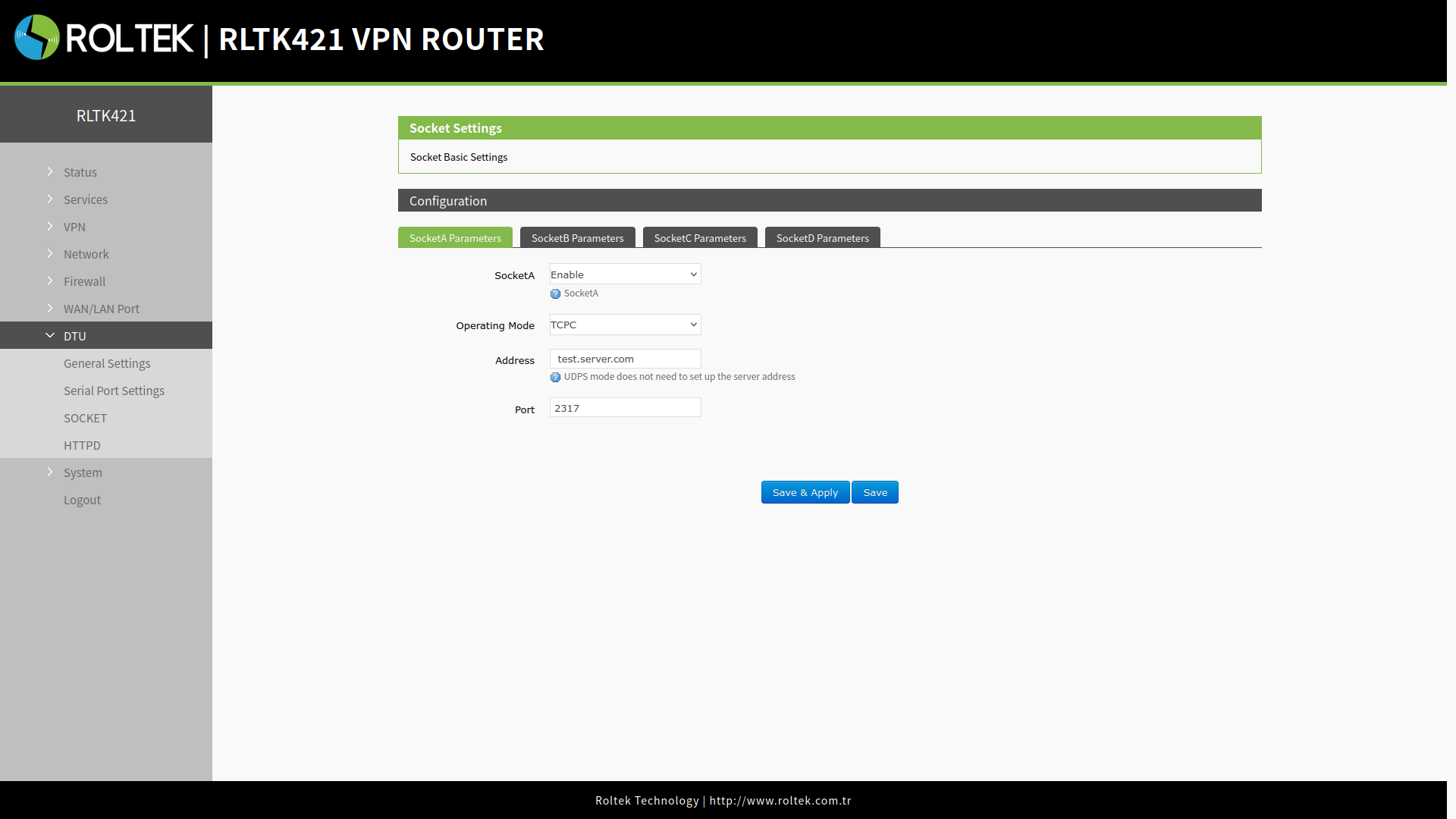

Cihazı TCP Client (TCPC) olarak ayarlayın, server adresini ve portunu girin. Save & Apply'a tıklayın.

NETMode3-421

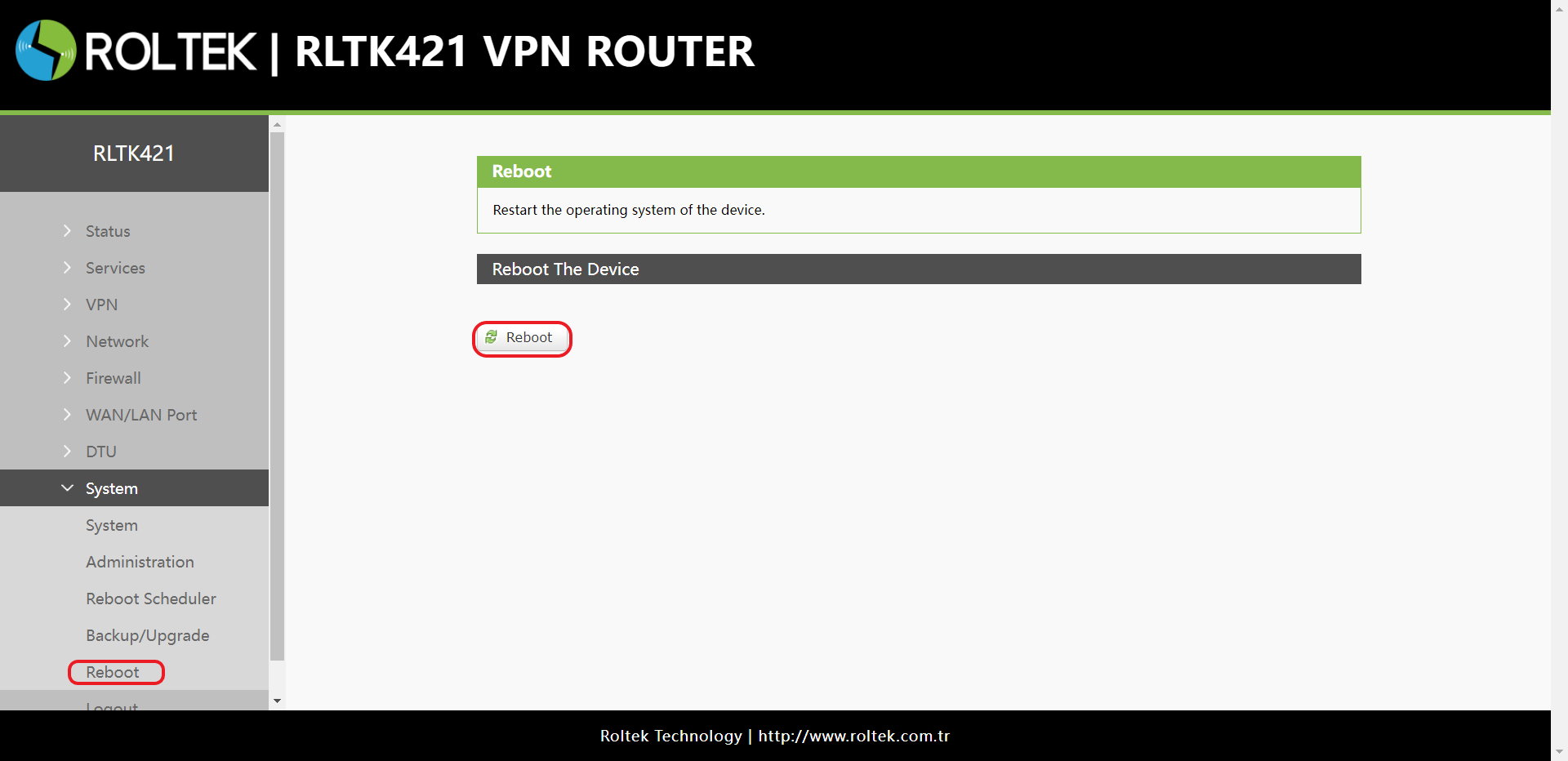

Tüm parametreleri ayarladıktan sonra, parametrelerin etkili olması için cihazı yeniden başlatın.

NETMode3-421

Cihaz yeniden başladıktan sonra seri porttan iletilen veriler serverınız tarafından okunur hale gelecektir.

Modbus Modu​

Bu modda, RLTK421 seri MODBUS RTU verisi ile ağ üzerindeki MODBUS TCP verisi arasında çift yönlü protokol dönüşümü gerçekleştirebilir. MODBUS modu 4 adet soket bağlantısını destekler ve bu bağlantılar birbirinden bağımsızdır. A Soketi TCP istemci/sunucu desteği sağlar, B/C/D soketleri yalnızca TCP istemci olarak çalışır.

Çalışma modunu Modbus olarak seçin. Save & Apply'a tıklayın.

Modbus1-421

Cihazı TCP Server (TCPS) olarak ayarlayın, server portunu girin. Save & Apply'a tıklayın.

Modbus2-421

HTTPD Modu​

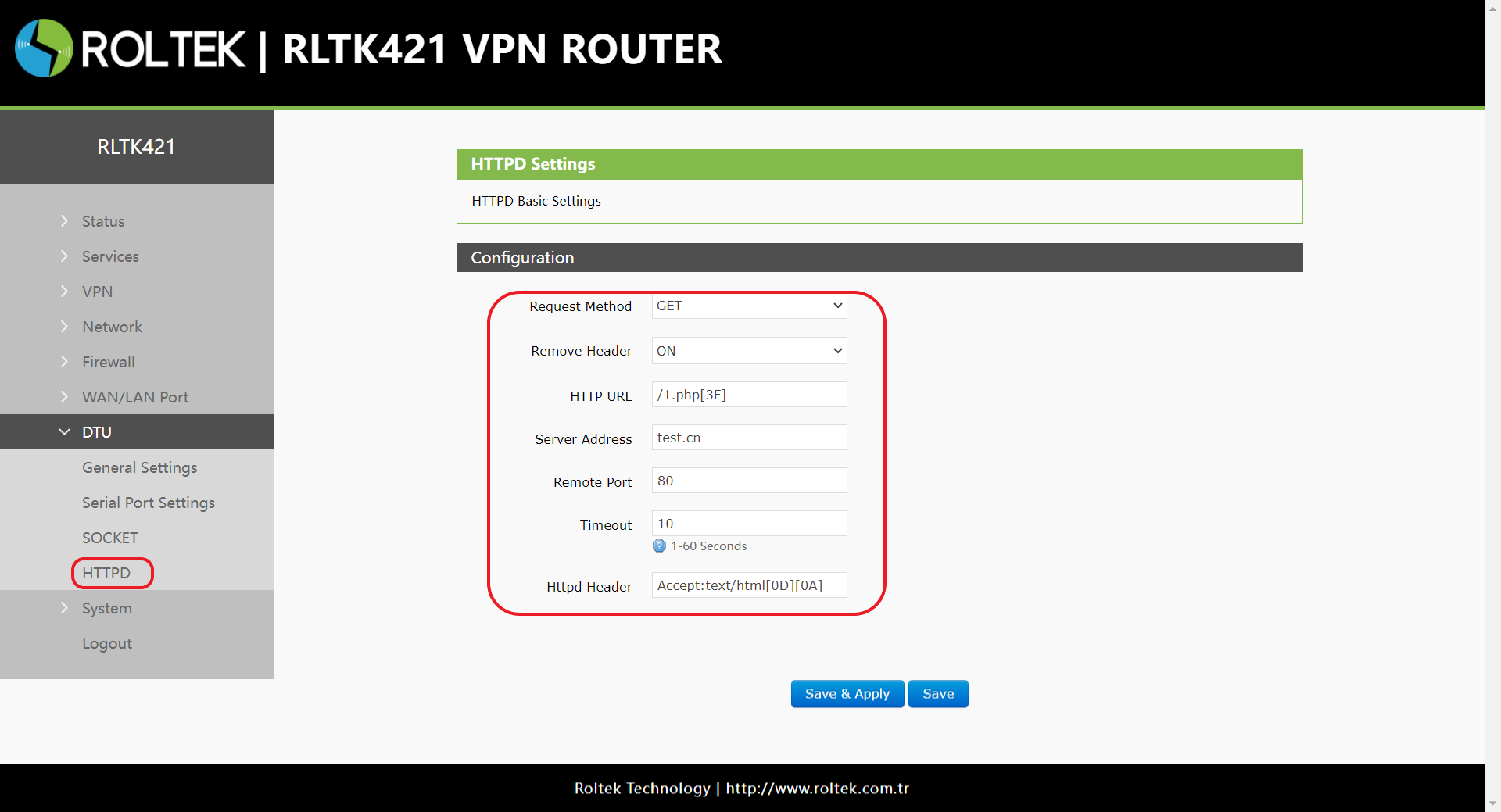

Bu modda kullanıcının seri cihazı, HTTP server’a request data gönderebilir. RLTK421, server’dan gelen veriyi işler ve ardından seri cihaza iletir. Varsayılan olarak server verisindeki HTTP header kaldırılır. Kullanıcılar bu özelliğin etkin olup olmayacağını AT komutar aracılığıyla ayarlayabilir.

HTTPDMode1-421

HTTPDMode2-421
