Seriellport Betriebsmodi

Um die Betriebsmodi des seriellen Ports des Geräts einzustellen:

  • DTU
  • Allgemeine Einstellungen

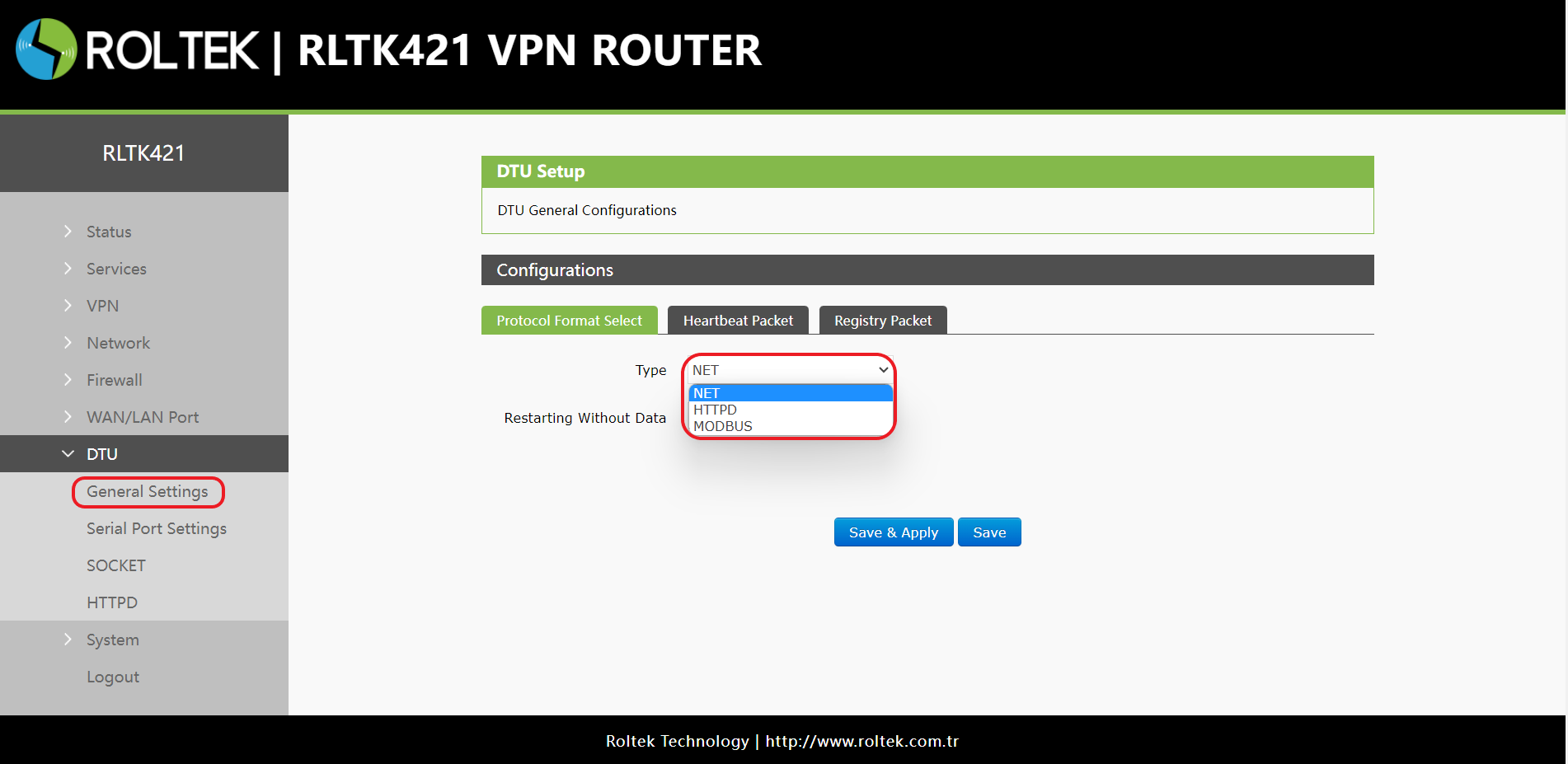

folgen Sie den Menüs. Unter Protocol Format Select kann der Betriebsmodus im Abschnitt Type ausgewählt werden. RLTK421 unterstützt drei verschiedene Betriebsmodi:

  • NET (Transparente Datenübertragung),
  • MODBUS (MODBUS RTU → MODBUS TCP Umwandlung),
  • HTTPD (HTTP Client-Modus).

RLTK421 unterstützt vier unabhängige Socket-Verbindungen. Diese Sockets sind von Socket A bis Socket D nummeriert.

Socket A unterstützt die folgenden Konfigurationen:

  • TCP Client: RLTK421 agiert als Client, um sich mit einem TCP-Server zu verbinden.
  • TCP Server: RLTK421 agiert als Server, um eingehende TCP-Client-Verbindungen zu hören.
  • UDP Client: RLTK421 agiert als Client, um UDP-Pakete an einen entfernten UDP-Server zu senden.
  • UDP Server: RLTK421 agiert als Server, um UDP-Pakete von entfernten UDP-Clients zu empfangen.

Socket B, C und D unterstützen die folgenden Konfigurationen:

  • TCP Client: RLTK421 agiert als Client, um sich mit einem TCP-Server zu verbinden.
  • UDP Client: RLTK421 agiert als Client, um UDP-Pakete an einen entfernten UDP-Server zu senden. OperatingModes-421

NET Modus​

In diesem Modus kann der Benutzer mit einfachen Parameteranpassungen eine transparente Datenübertragung zwischen dem seriellen Gerät und dem Netzwerkserver ermöglichen.

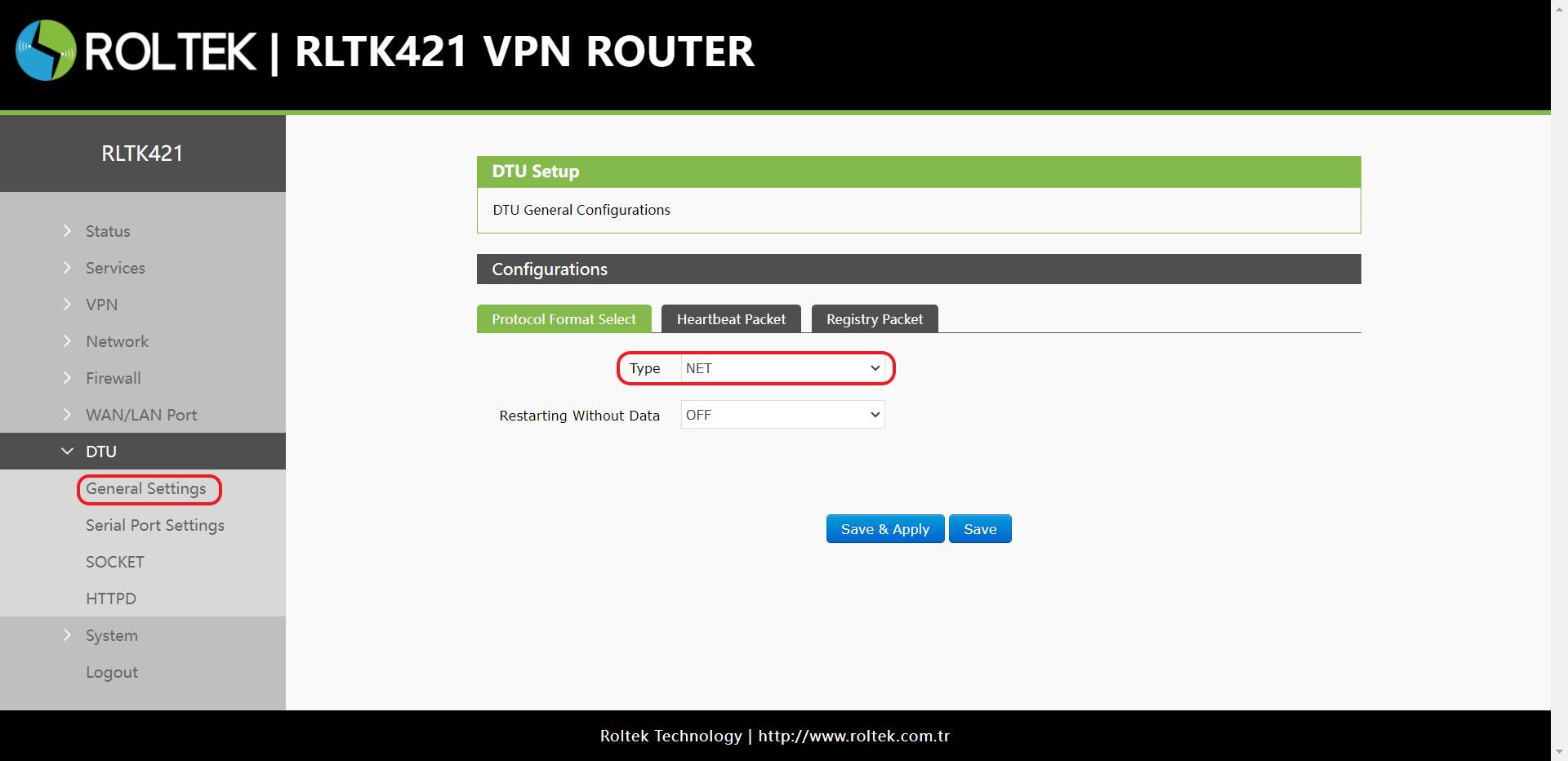

Wählen Sie den Betriebsmodus NET. Klicken Sie auf Save & Apply.

NETMode1-421

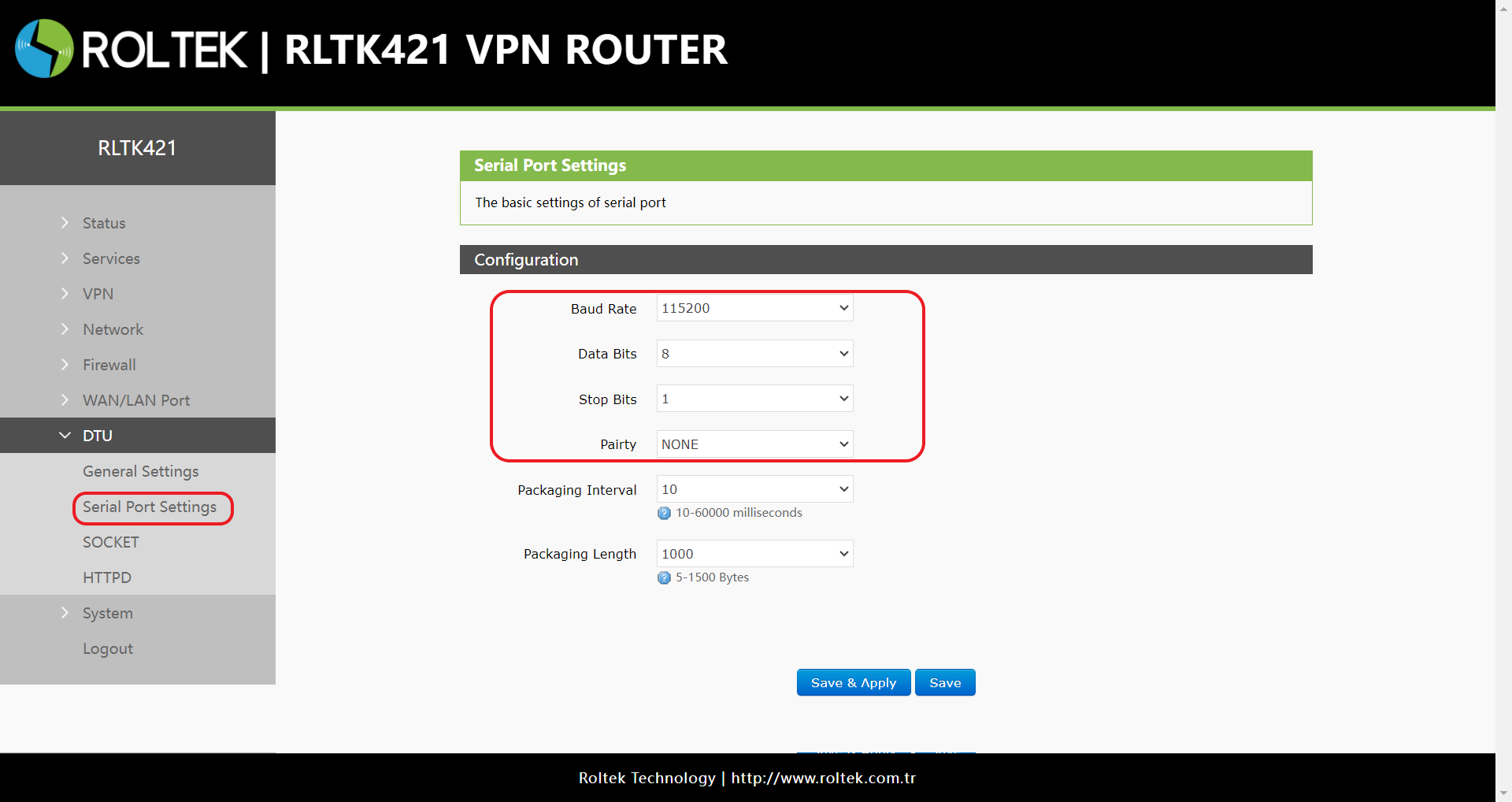

Stellen Sie die seriellen Portparameter ein. Klicken Sie auf Save & Apply.

NETMode2-421

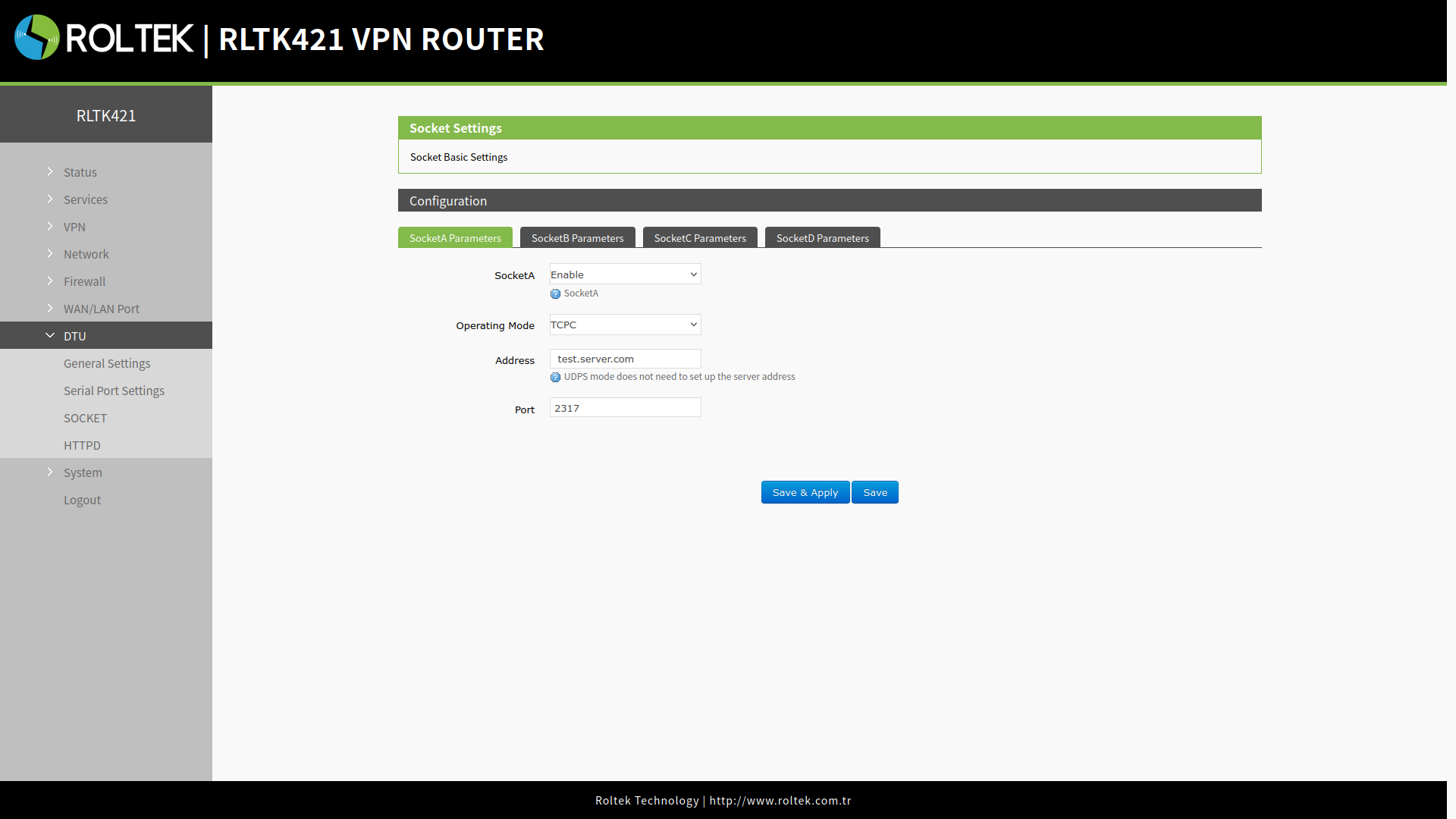

Stellen Sie das Gerät als TCP Client (TCPC) ein, geben Sie die Serveradresse und den Port ein. Klicken Sie auf Save & Apply.

NETMode3-421

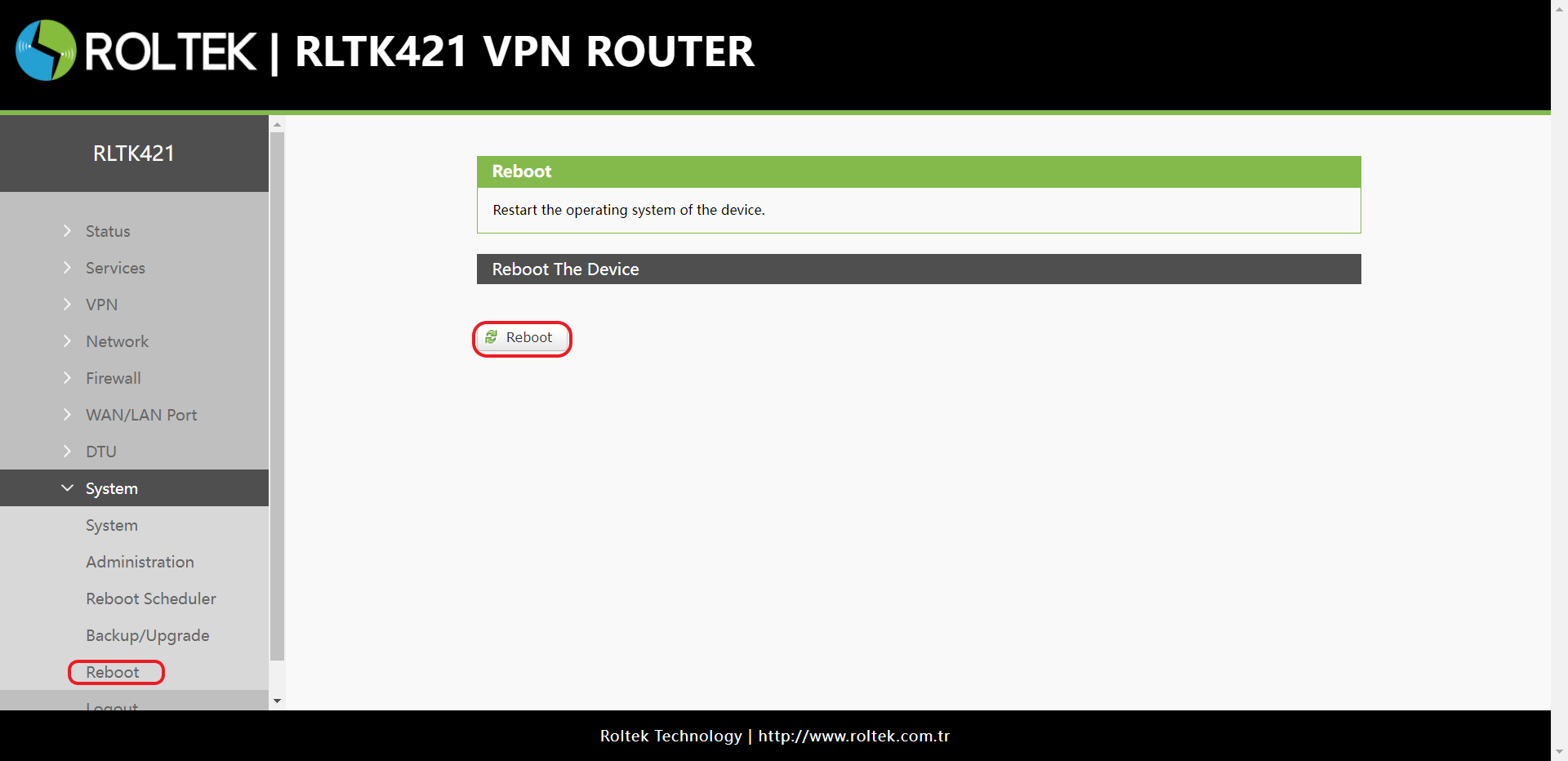

Nachdem Sie alle Parameter eingestellt haben, starten Sie das Gerät neu, damit die Parameter wirksam werden.

NETMode3-421

Nachdem das Gerät neu gestartet wurde, werden die über den seriellen Port übertragenen Daten von Ihrem Server gelesen.

Modbus Modus​

In diesem Modus kann RLTK421 eine bidirektionale Protokollumwandlung zwischen seriellen MODBUS RTU-Daten und MODBUS TCP-Daten im Netzwerk durchführen. Der MODBUS-Modus unterstützt vier Socket-Verbindungen, die unabhängig voneinander sind. Socket A bietet Unterstützung für TCP Client/Server, während die Sockets B/C/D nur als TCP Client arbeiten.

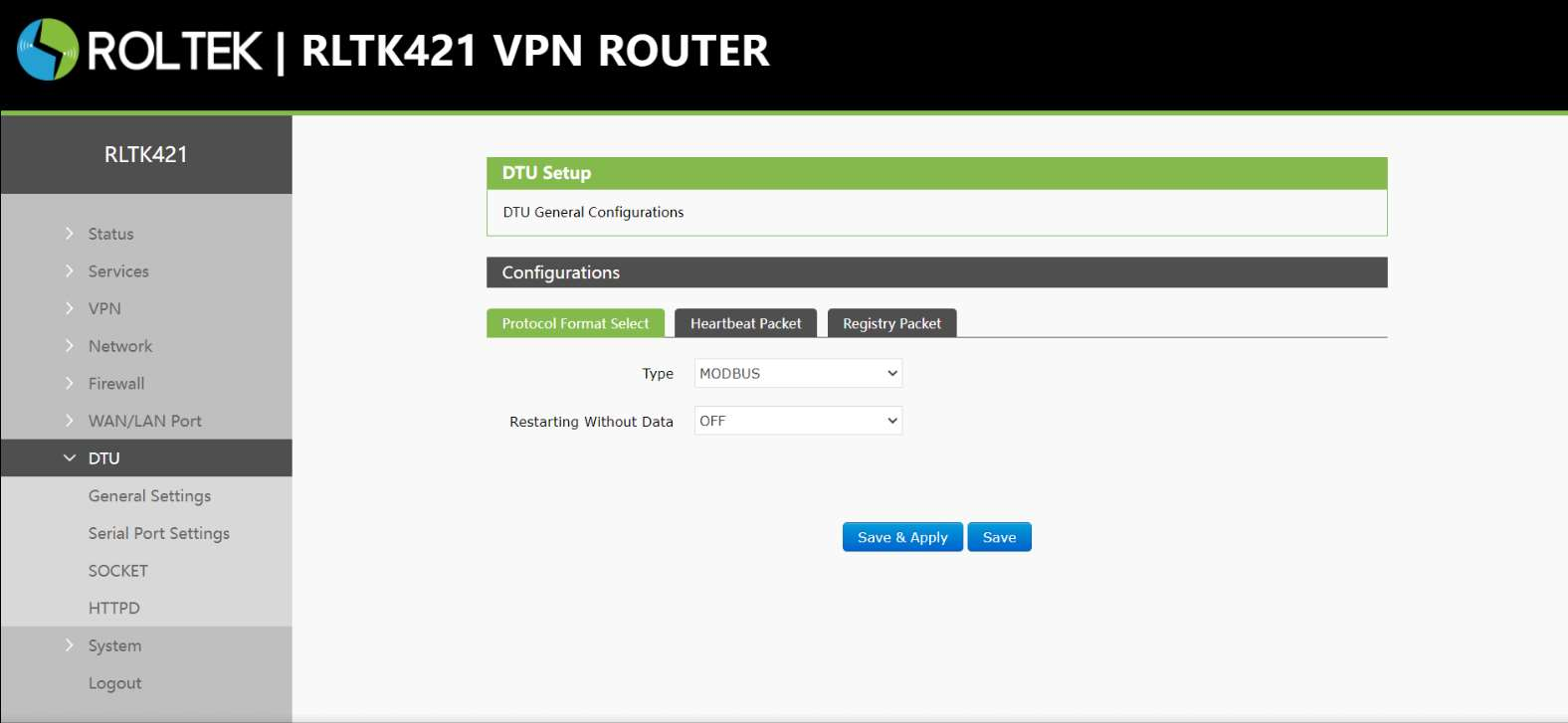

Wählen Sie den Betriebsmodus Modbus. Klicken Sie auf Save & Apply.

Modbus1-421

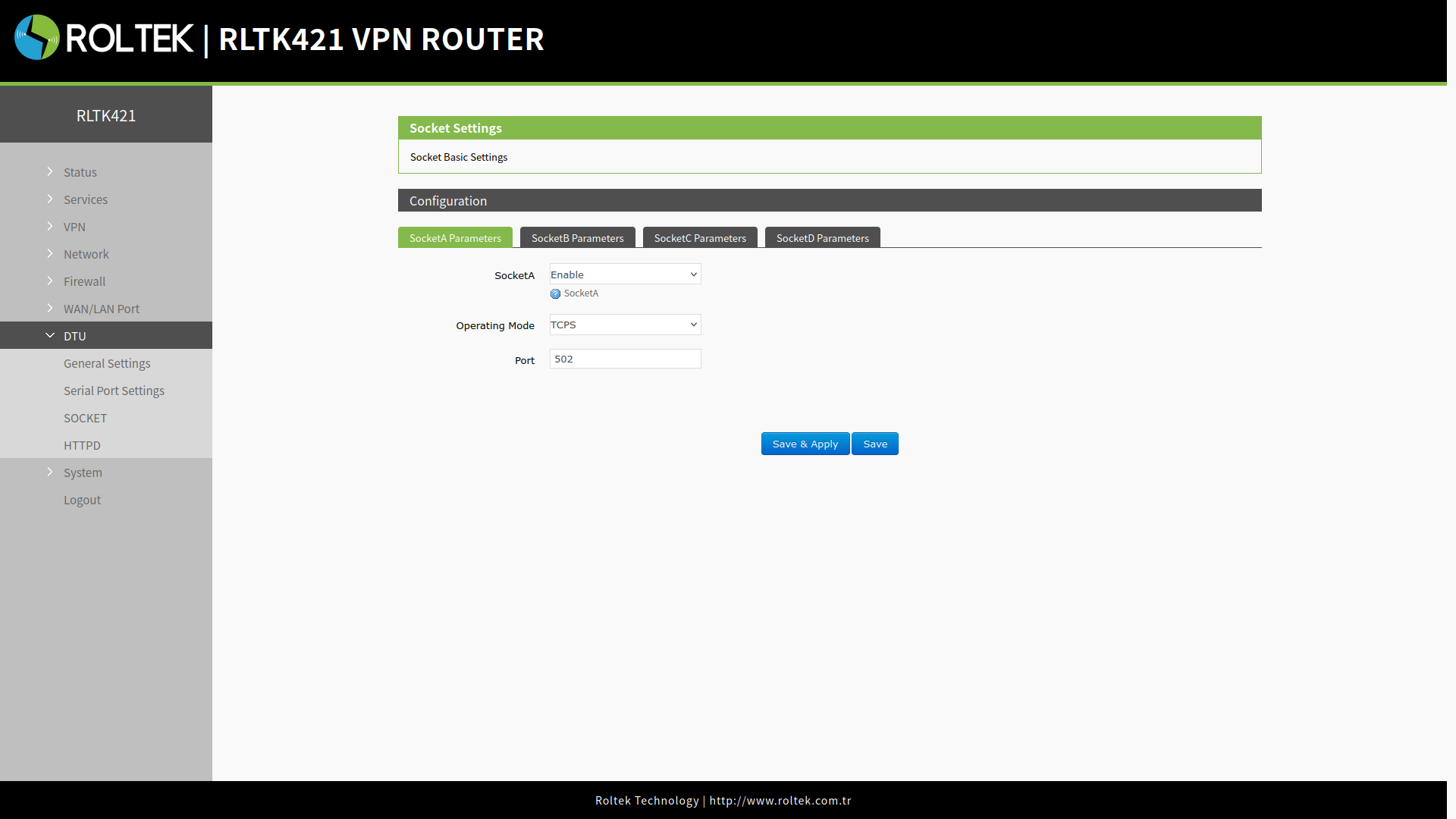

Stellen Sie das Gerät als TCP Server (TCPS) ein, geben Sie den Serverport ein. Klicken Sie auf Save & Apply.

Modbus2-421

HTTPD Modus​

In diesem Modus kann das serielle Gerät des Benutzers Anforderungsdaten an den HTTP-Server senden. RLTK421 verarbeitet die vom Server empfangenen Daten und leitet sie dann an das serielle Gerät weiter. Standardmäßig wird der HTTP-Header der Serverdaten entfernt. Benutzer können über AT-Befehle einstellen, ob diese Funktion aktiviert ist oder nicht.

HTTPDMode1-421

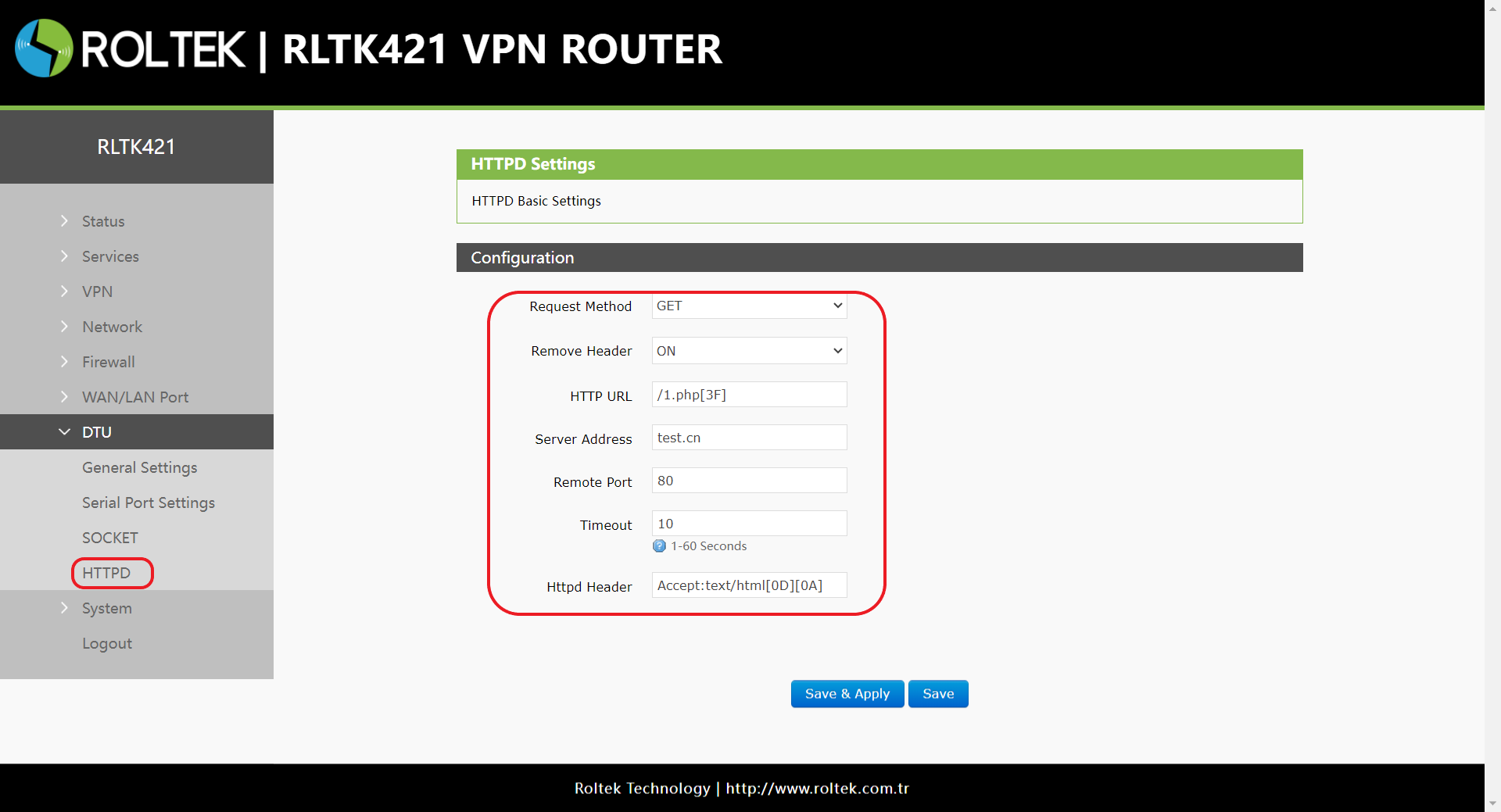

HTTPDMode2-421
