Hardwareinstallation

Befolgen Sie die folgenden Schritte, bevor Sie das Gerät einschalten:

  • Die Stromversorgungsverbindung ist im Abschnitt Stromverbindung dargestellt. Die Polarisation ist bei der Stromversorgungsverbindung wichtig.
  • Die serielle Portkommunikation ist im Abschnitt RS485-Verbindung dargestellt. Falsche Verbindungen an den Kommunikationsports können dauerhafte Schäden an den Geräten verursachen. Bitte überprüfen Sie die Verbindungen sorgfältig und stellen Sie sicher, dass sie korrekt hergestellt wurden.
  • Um die optisch isolierten digitalen Eingänge des Geräts nutzen zu können, müssen Sie eine Spannung von 10-26 VDC an den Geräteeingang anlegen. Ein Beispielschaltplan ist im Abschnitt Digitale Eingangsverbindung dargestellt.
  • Die Relaisausgänge des Geräts verfügen über normalerweise offene (NO) Anschlüsse. In Fällen mit hohem Leistungsbedarf wird empfohlen, diese Ausgänge mit externen Relais oder Kontaktoren zu verwenden. Ein Beispielschaltplan ist im Abschnitt Digitale Ausgangsverbindung dargestellt.
  • Um die analogen Eingänge des Geräts nutzen zu können, müssen Sie 0-10 VDC oder 4-20 mA anlegen. Ein Beispielschaltplan ist im Abschnitt Analoge Eingangsverbindung (0-10 V) und Analoge Eingangsverbindung (4-20 mA) dargestellt.

Stellen Sie nach diesem Schritt sicher, dass alle Kabelverbindungen wie in den bereitgestellten Schaltplänen dargestellt sind, und schalten Sie dann das Gerät ein.

Wenn die Verbindung korrekt ist, leuchtet die Power-LED.

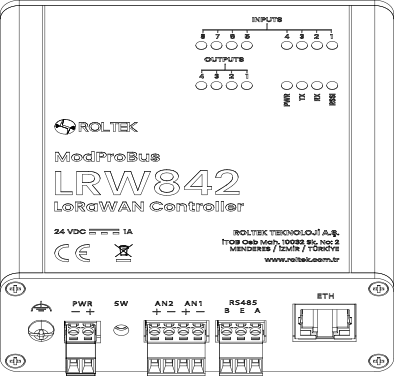

Vorderansicht

Front-LRW842

Rückansicht

Back-LRW842
