Knoten
Regeln, Knoten-Register führen zu dieser Seite.

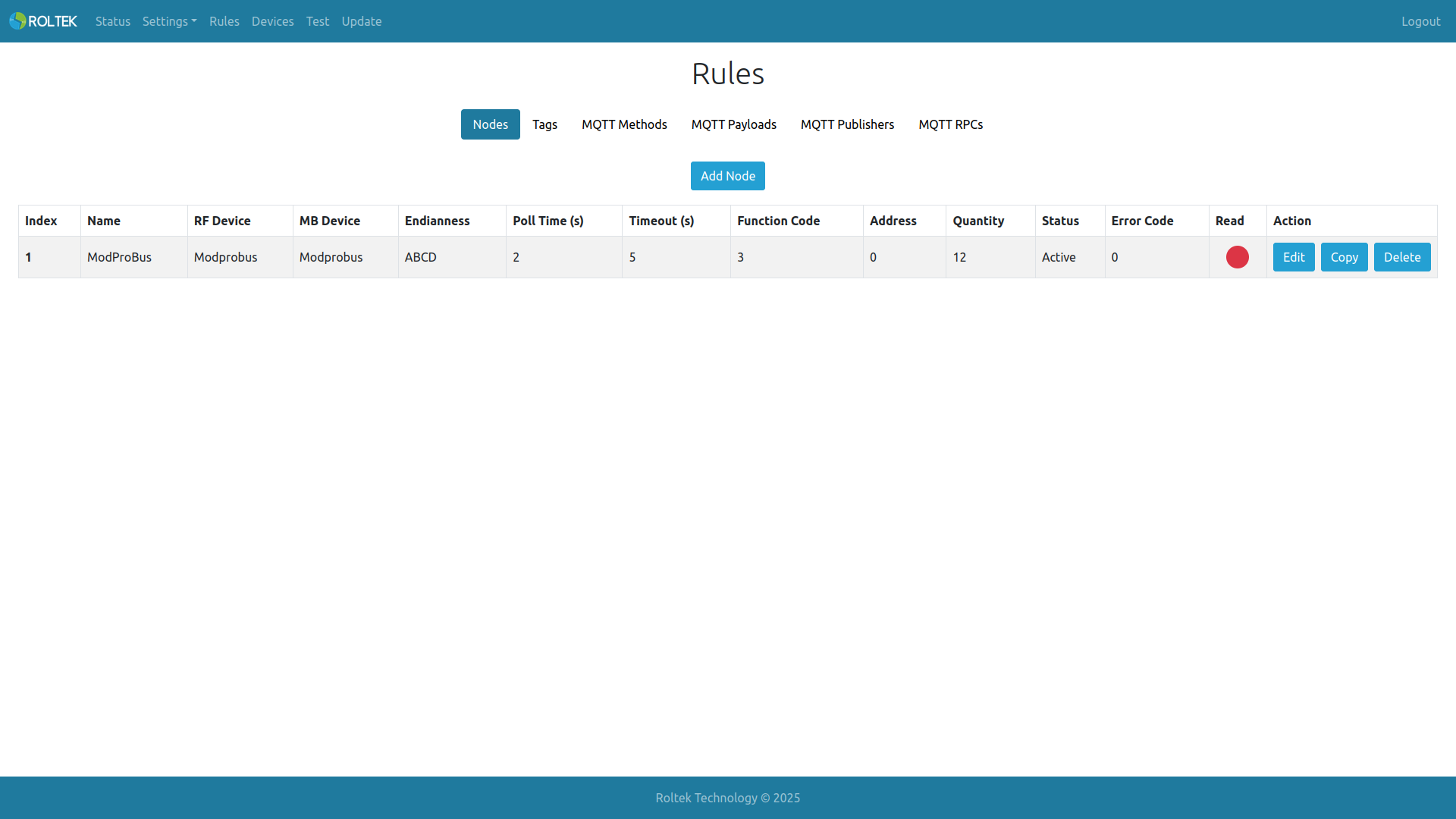

Knoten ist ein externes Modbus-Gerät. In der Standardkonfiguration ist ein Knoten mit dem Namen ModProBus verfügbar. ModProBus ist das Gerät selbst, es ist sein eigener Knoten und liest Werte aus den eigenen Registern des Geräts.
Wichtig: Die Slave ID aus der Modbus-Konfiguration im Geräte-Register und die Device ID aus den RF-Modems müssen den gleichen Wert wie die Slave ID des ModProBus-Knotens haben.
Die maximal konfigurierbare Anzahl an Knoten beträgt 10.

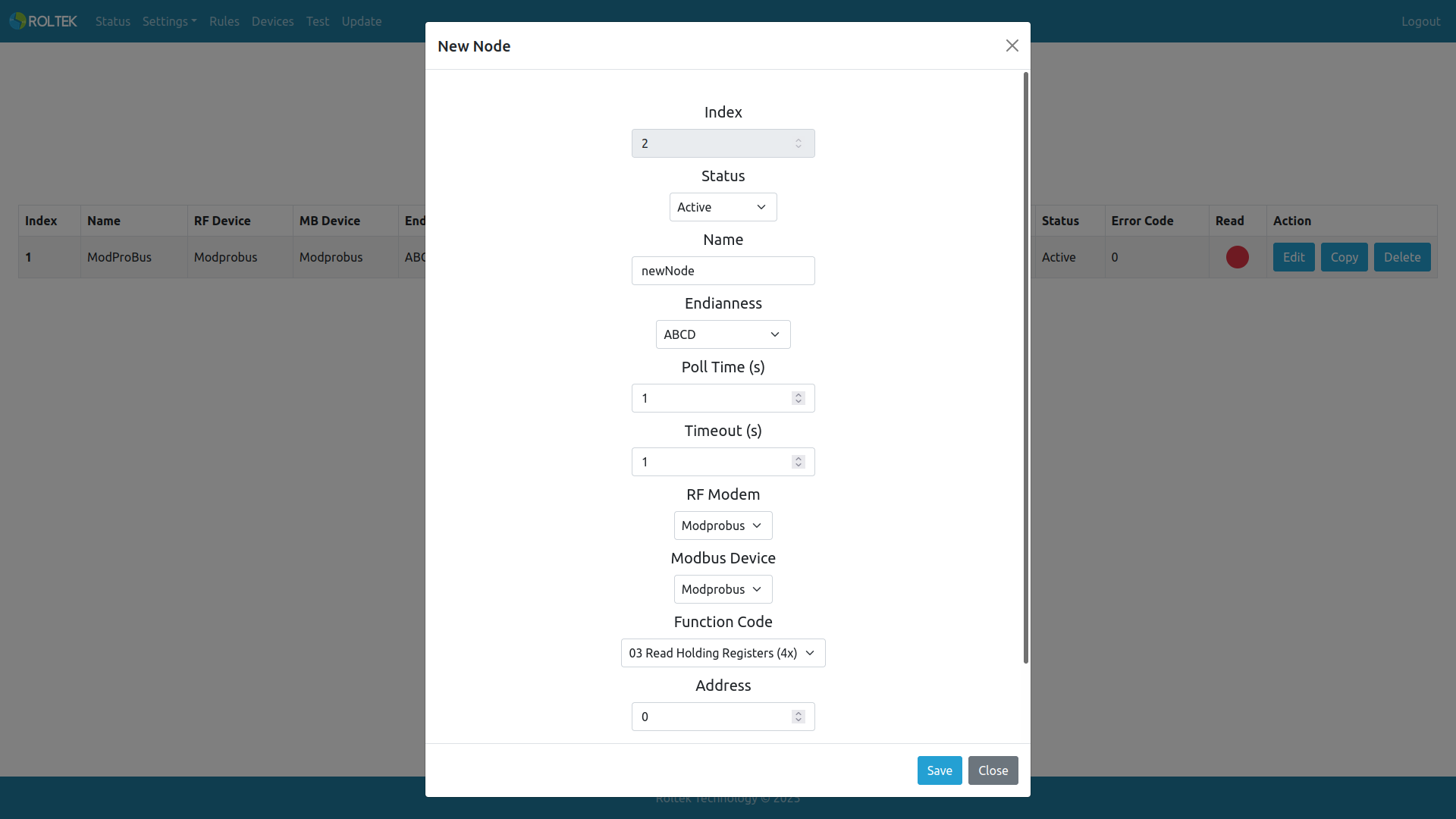

Der Benutzer kann neue Knoten hinzufügen, indem er auf die Schaltfläche Knoten hinzufügen klickt.
| Parameter | Beschreibung | Werte |
|---|---|---|
| Index | Der Indexwert des Knotens. Wird automatisch vom Ger��t zugewiesen und kann nicht geändert werden. | |
| Status | Der Zustand des Knotens. | Aktiv Passiv |
| Name | Der Name des Knotens (maximale Länge 16) | |
| Endianness | Die Endianität des Geräts. | ABCD DCBA BADC CDAB |
| Poll time (seconds) | Intervall zum Auslesen von Daten vom Modbus-Gerät. | |
| Timeout (seconds) | Die Zeitüberschreitung beim Auslesen von Daten vom Gerät. | |
| RF Modem | Das RF-Modem, von dem die Daten ausgelesen werden sollen. | |
| Modbus Device | Das Modbus-Gerät, von dem die Daten ausgelesen werden sollen. | |
| Function Code | Die Funktionscodes, die zum Auslesen von Daten vom Modbus RTU oder Modbus TCP-Gerät erforderlich sind. | 01 Read Coils (0x) 02 Read Discrete Inputs (1x) 03 Read Holding Registers (4x) 04 Read Input Registers(3x) |
| Address | Die Startadresse der zu lesenden Register. | |
| Quantity | Die Anzahl der zu lesenden Register. |
- Bei Verwendung des Mesh-Modus muss der Timeout mehr als das Doppelte des maximalen Kommunikationszeitwerts betragen.
