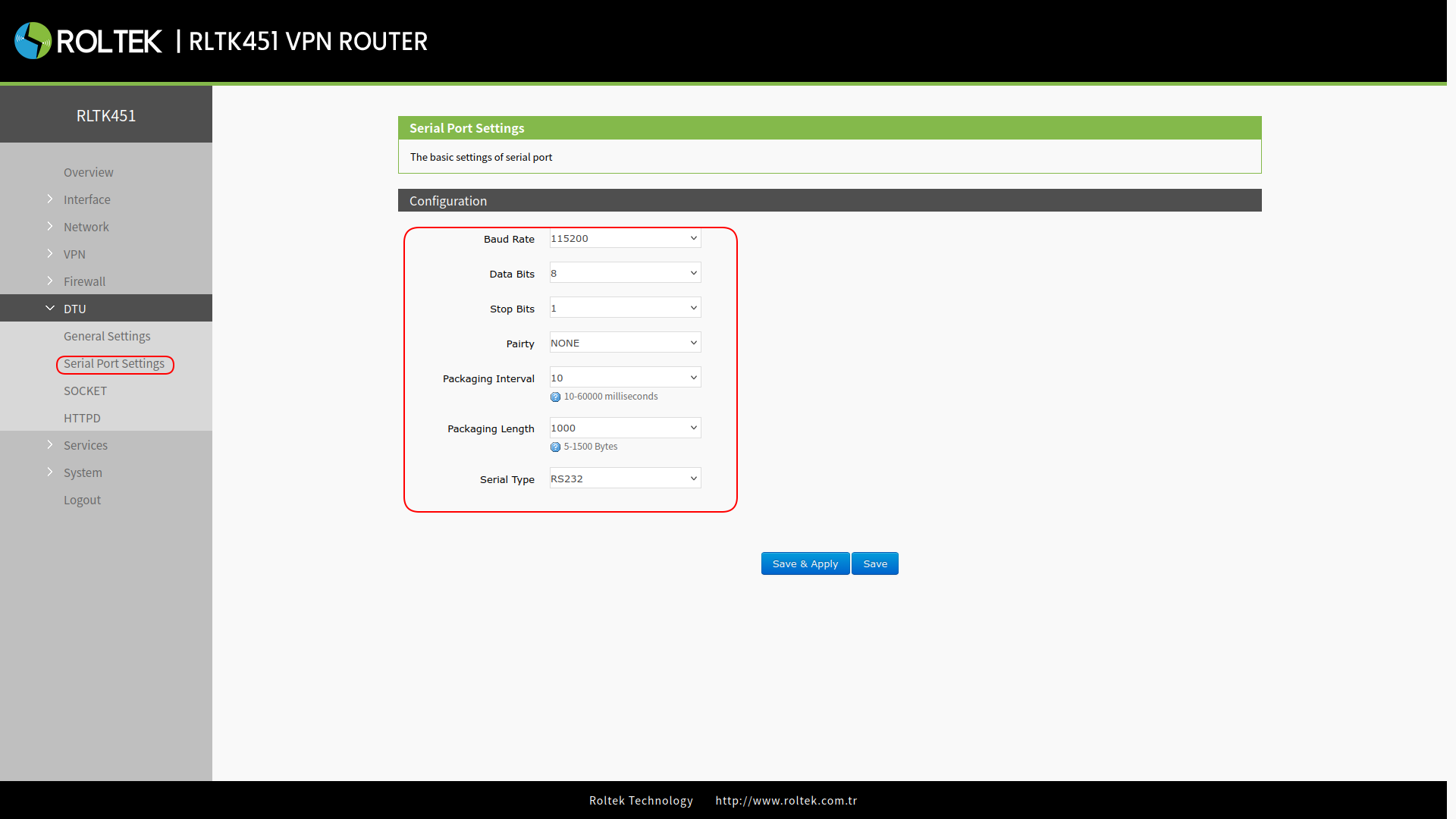

Seri Port Ayarları

Cihazın seri port ayarları için:

• DTU
• Serial Port Settings

menülerini takip edin.

Temel Ayarlar

RLTK451'in seri iletişim parametreleri, RS485 seri cihaz ile uyumlu olmalıdır. Aksi takdirde, cihazlar birbirleriyle iletişim kuramazlar. Bu nedenle, RS485 cihazının baud hızı, data bitleri, stop bitleri, ve diğer seri iletişim parametreleri RLTK451 ile aynı olmalıdır. Bu, doğru ve sorunsuz bir seri veri iletimi sağlamak için önemlidir.

Parametre	Açıklama	Varsayılan Değer
Baud rate	1200/2400/4800/9600/19200/38400/57600/115200/230400 hızlarını destekler	115200
Data bits	8	8
Stop bits	1 / 2	1
Parity	NONE/ODD/EVEN	NONE
Packaging interval (ms)	10–60000	10
Packaging length (byte)	5–1500	1000

Çalışma Mekanizması

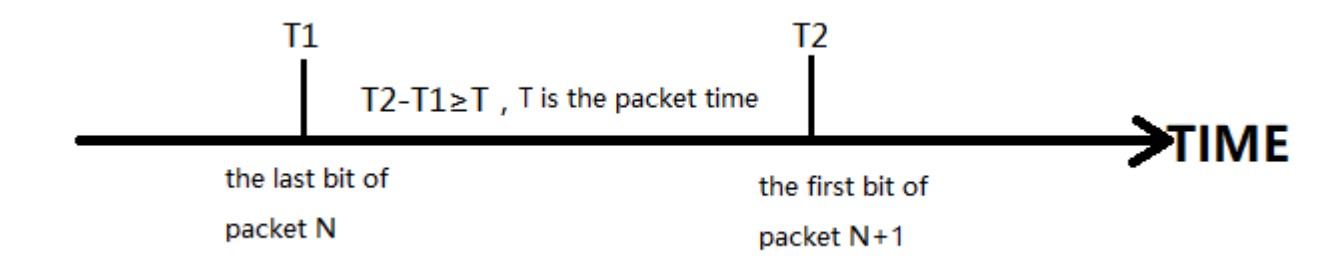

Zaman ile Tetiklenmesi:

RLTK451, UART üzerinden veri alırken, iki ardışık bayt arasındaki süreyi sürekli olarak kontrol eder. Eğer bu aralık süresi belirli bir "zaman eşiği"ne eşit veya daha büyükse, bir frame tamamlandı olarak kabul edilir; aksi takdirde, veri, paket uzunluğu olarak ayarlanmış olan byte değerine eşit veya daha büyük olana kadar alınır (varsayılan olarak 1000 byte). Bu frame, TCP veya UDP paketi olarak ağa gönderilir. "Zaman eşiği" burada paketler arasındaki süredir. Ayarlanabilir aralık 10 ms ile 60000 ms arasındadır. Fabrika varsayılanı 10 ms'dir.

Bu parametre, AT komutu ile ayarlanabilir: AT+UARTFT=<time>.

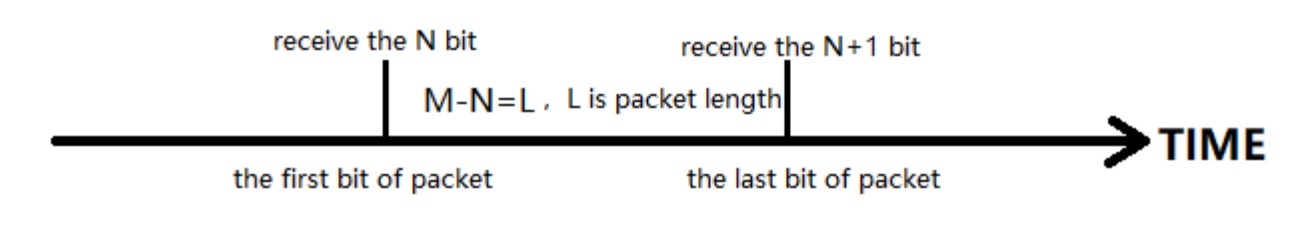

Uzunluk ile Tetiklenmesi:

RLTK451, UART üzerinden veri alırken, sürekli olarak alınan bayt sayısını kontrol eder. Eğer alınan bayt sayısı belirli bir "uzunluk eşiği"ne eşitse, bir frame tamamlandı olarak kabul edilir ve bu frame TCP veya UDP paketi olarak ağa gönderilir. "Uzunluk eşiği" burada paket uzunluğunu ifade eder. Ayarlanabilir aralık 5 ile 1500 bayt arasındadır. Varsayılan değer 1000 bayttır.

Bu parametre, AT komutu ile ayarlanabilir: AT+UARTFL=<length>.
