Physikalische und Umwelteigenschaften
Physikalische Eigenschaften
| Physikalische Merkmale | |
|---|---|
| Eingangsschutz | IP30 |
| Gehäusematerial | Aluminium |
| Abmessungen | 125,0 mm x 117,2 mm x 45,0 mm |
| Montage | DIN Schiene |
| Physikalisches Interface | |
|---|---|
| DC Barrel Jack | 9 V – 36 V Standard 5.5 x 2.1 mm runder Stecker |
| WAN | 1x 10/100M, MDI, MDIX, 1.5kV elektromagnetisch isoliert |
| LAN | 4x 10/100M, MDI, MDIX, 1.5kV elektromagnetisch isoliert |
| Terminalblock | V+, V-: 9 V – 36 V Eingang |
| Rx/A, Tx/B: RS232 / RS485 Kommunikation | |
| GND: Eingang Ground | |
| DI1, DI2: 2x Digitale Eingänge | |
| DO1, DO2: 2x Digitale Ausgänge | |
| COM: Ausgang Common | |
| LED-Indikatoren | Strom, Wi-Fi, 2G/3G/4G, Signalstärke, Betrieb |
| SIM-Karte | 3 V/1.8 V SIM-Karte |
| Reload-Taste | Reset-Taste für Einstellungen/Software |
| Wi-Fi | 2x RP-SMA-K |
| Mobilfunk | 2x SMA-K |
| Erde-Schraube | Es wird empfohlen, das Erdungskabel an die Erdungsschraube am Produkt anzuschließen |
| TF-Karte | 1x TF-Kartensteckplatz |

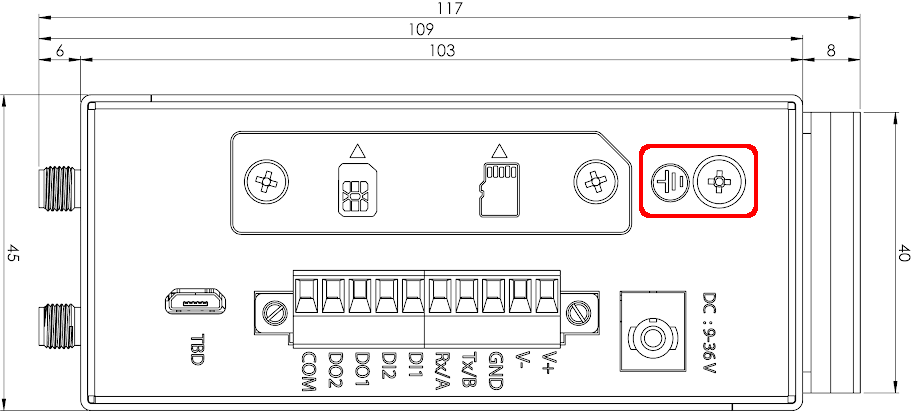

Montage der Erdungsschraube:
- Entfernen Sie die Erdungsschraube und setzen Sie den Erdungsring des Erdungskabels auf die Erdungsschraube,
- Ziehen Sie die Erdungsschraube fest,
- Schließen Sie das Erdungskabel an.
| LED-Indikatoren | |
|---|---|
| PWR | Leuchtet, wenn Strom vorhanden ist |
| Work | Router blinkt grün, wenn er bereit und ordnungsgemäß funktioniert. |
| WLAN | WLAN-Anzeige leuchtet während des normalen Betriebs. |
| USR | Benutzerdefiniert. |
| NET | Rot: Verbunden mit 2G. Grün: Verbunden mit 3G. Orange: Verbunden mit 4G. |
| Signalstärke | 1 Licht: Niedriges Signal 1 Licht: Mittleres Signal 3 Lichter: Hohes Signal |
Umwelteigenschaften
| Umwelteigenschaften | ||
|---|---|---|
| Temperatur | Betriebstemperatur | -20 ºC – +70 ºC |
| Lagertemperatur | -40 ºC – +125 ºC | |
| Feuchtigkeit | Betriebsfeuchtigkeit | 5% – 95% |
| Lagertfeuchtigkeit | 1% – 95% | |
