Alarm Beispiele

Digitaler Eingang SMS Alarm

• Setzen Sie die SIM-Karte und die Antenne, die die SMS-Funktion unterstützen, in das Gerät ein.
• Stellen Sie die Verbindung des digitalen Eingangs her.

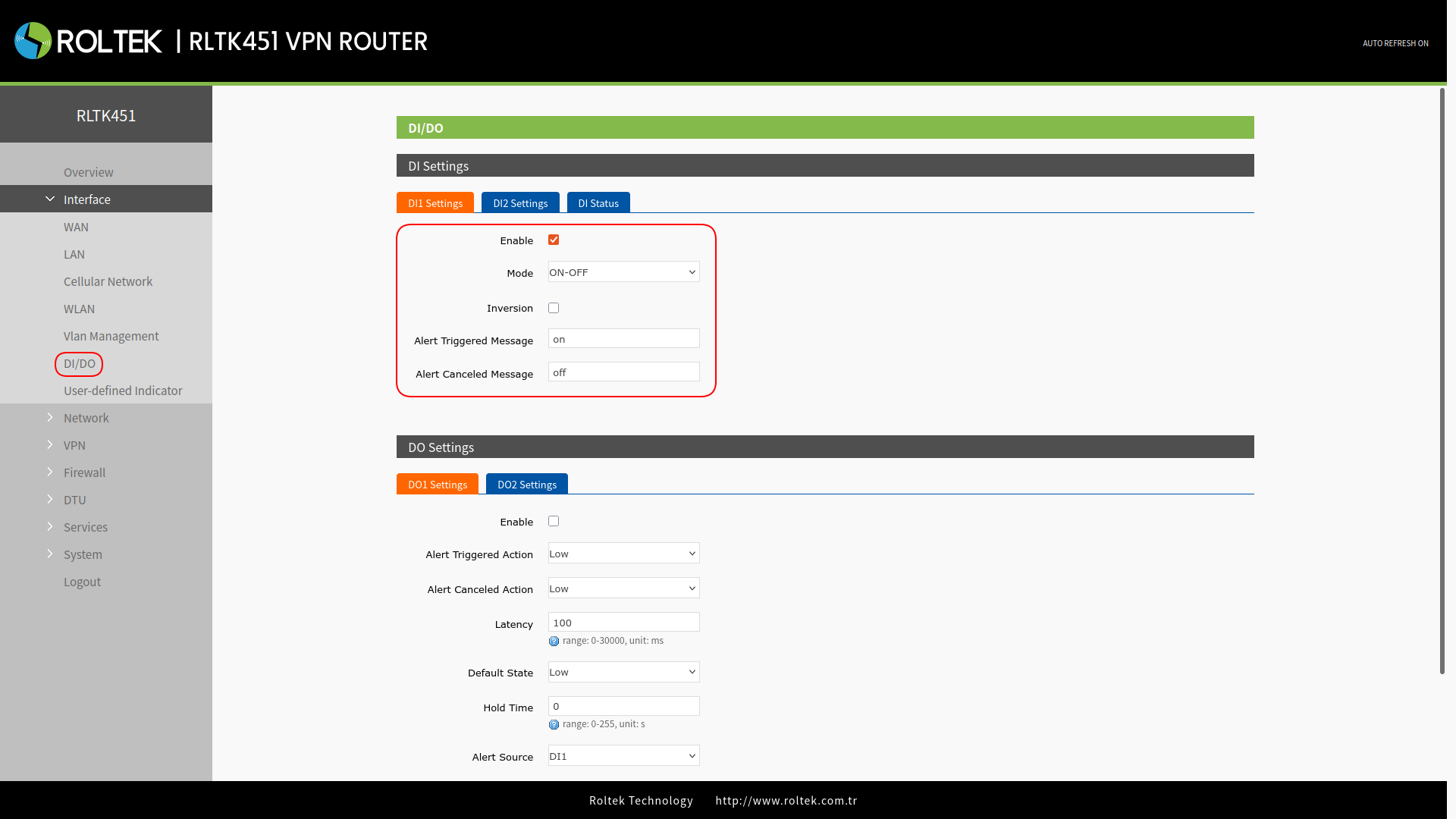

• Aktivieren Sie DI1 und stellen Sie den Modus auf ON-OFF ein.

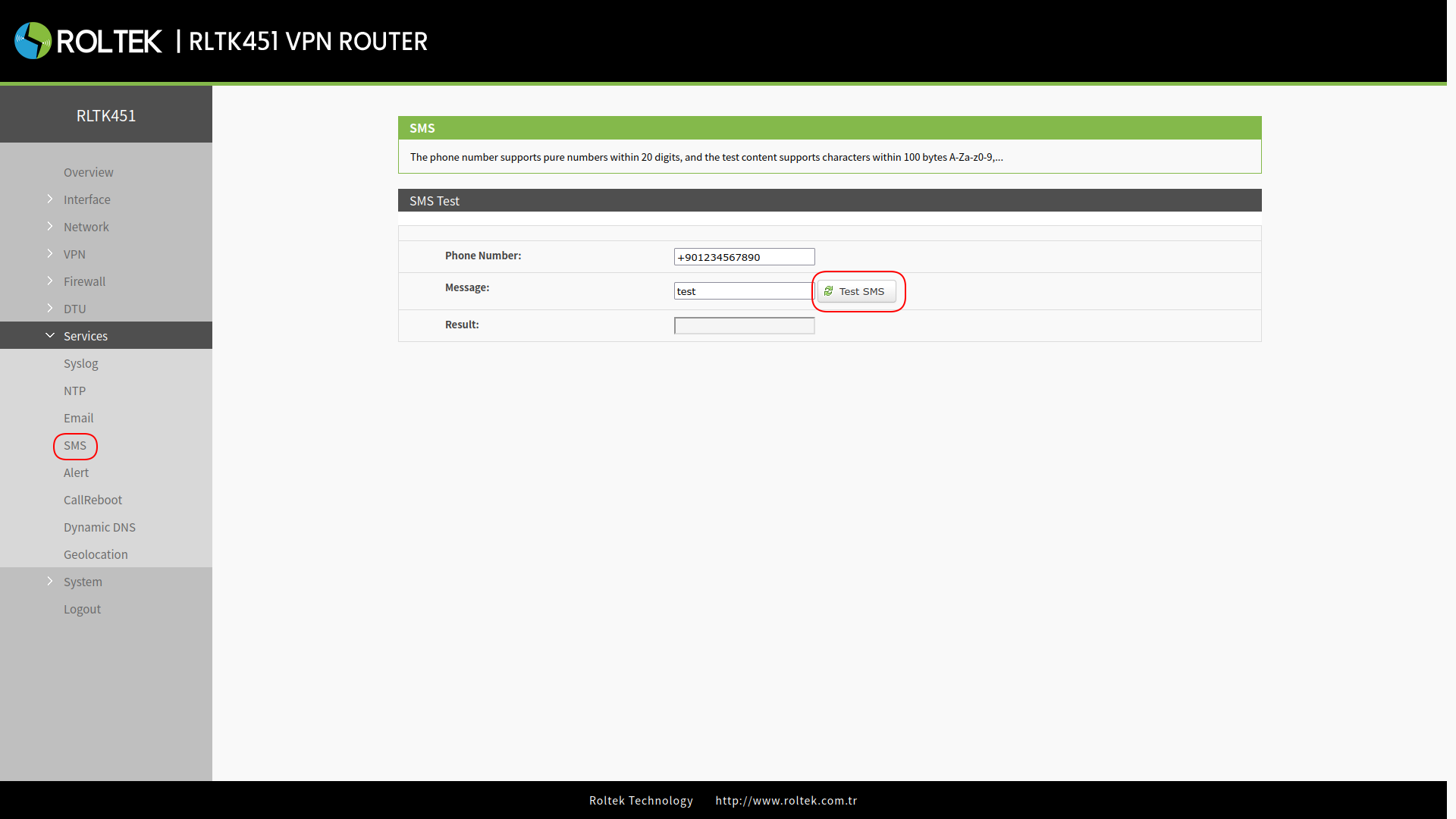

• Senden Sie eine Test-SMS.

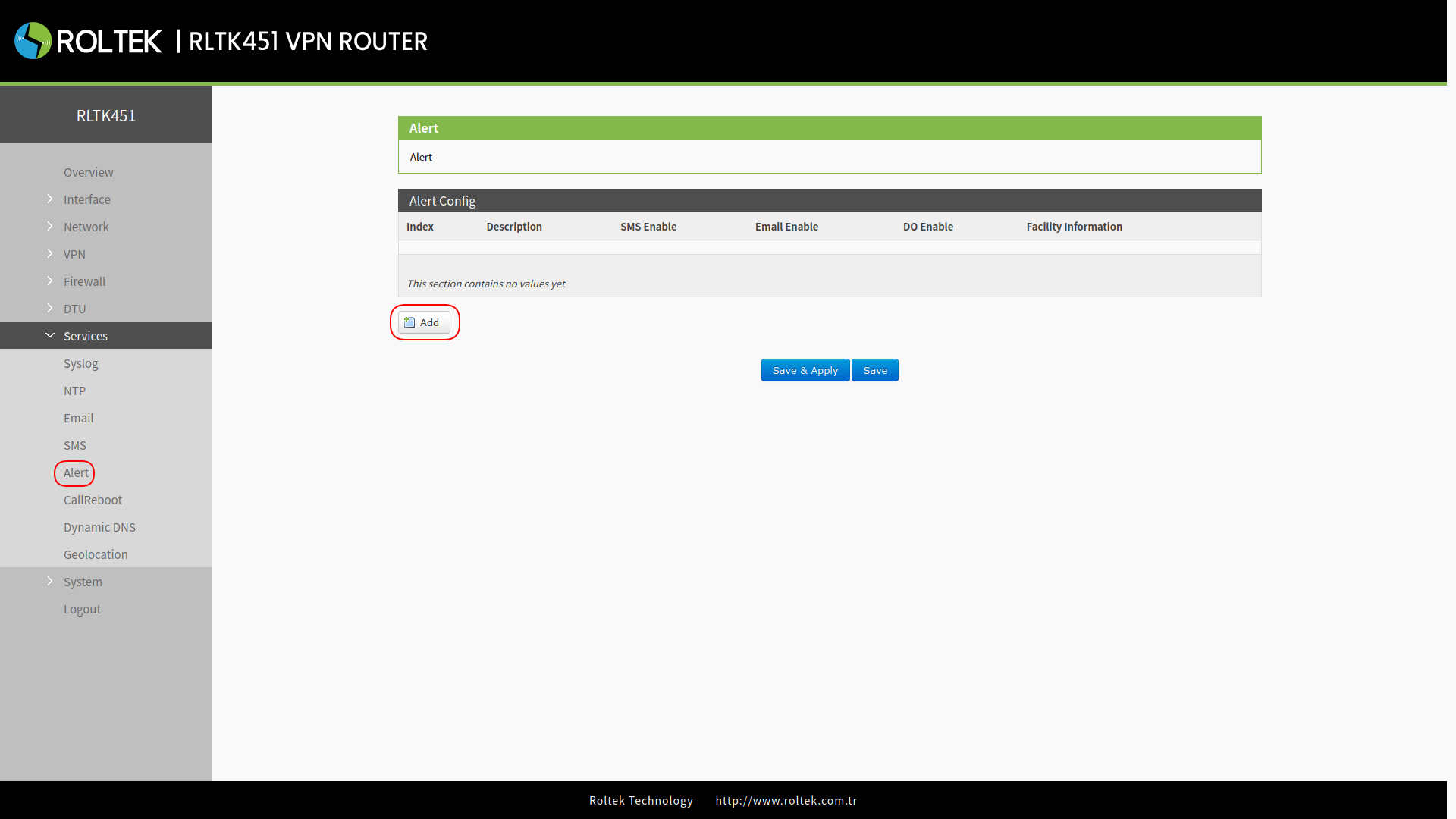

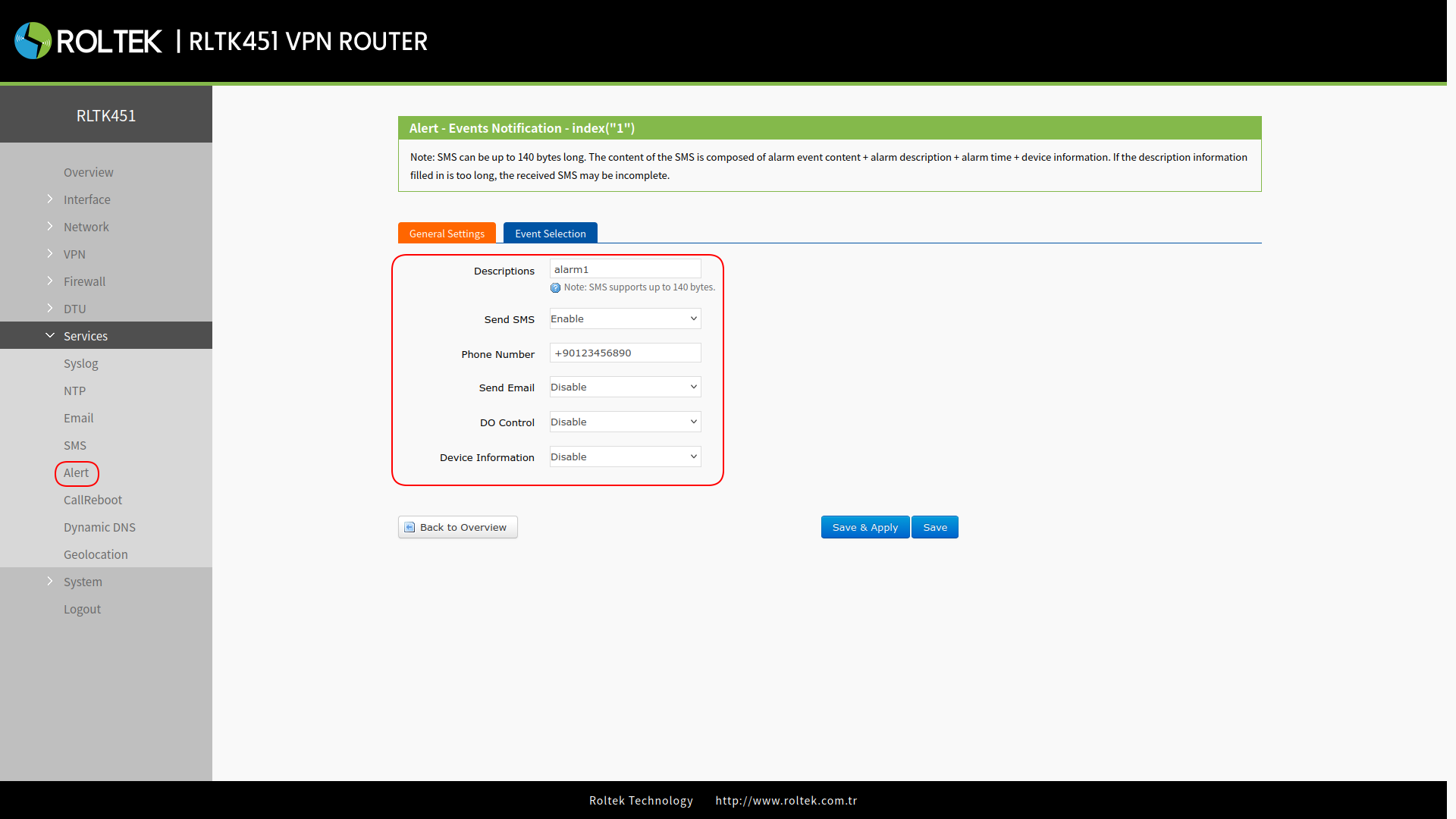

• Aktivieren Sie den SMS-Alarm und fügen Sie dem Gerät einen Alarm hinzu.

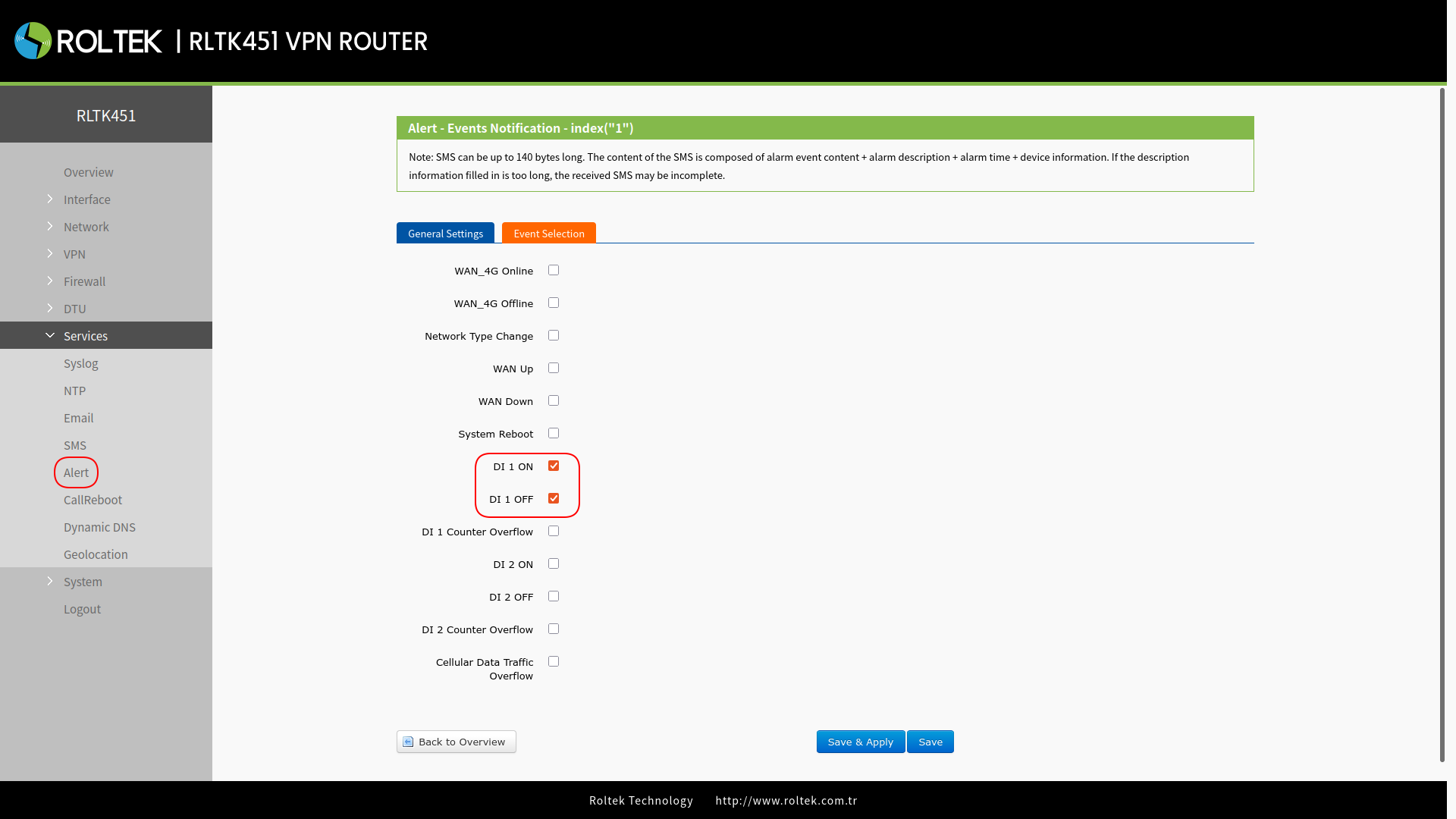

• Wählen Sie im Abschnitt Event Selection die Ereignisse DI 1 ON und DI 1 OFF aus. Wenn DI1 ausgelöst wird, wird der SMS-Alarm gemäß den Einstellungen gesendet.

Digitalausgangs-Auslösung bei 4G-Verbindung / -Abbruch

• Setzen Sie die SIM-Karte und die Antenne, die die SMS-Funktion unterstützen, in das Gerät ein.
• Stellen Sie die Verbindung des digitalen Eingangs her.

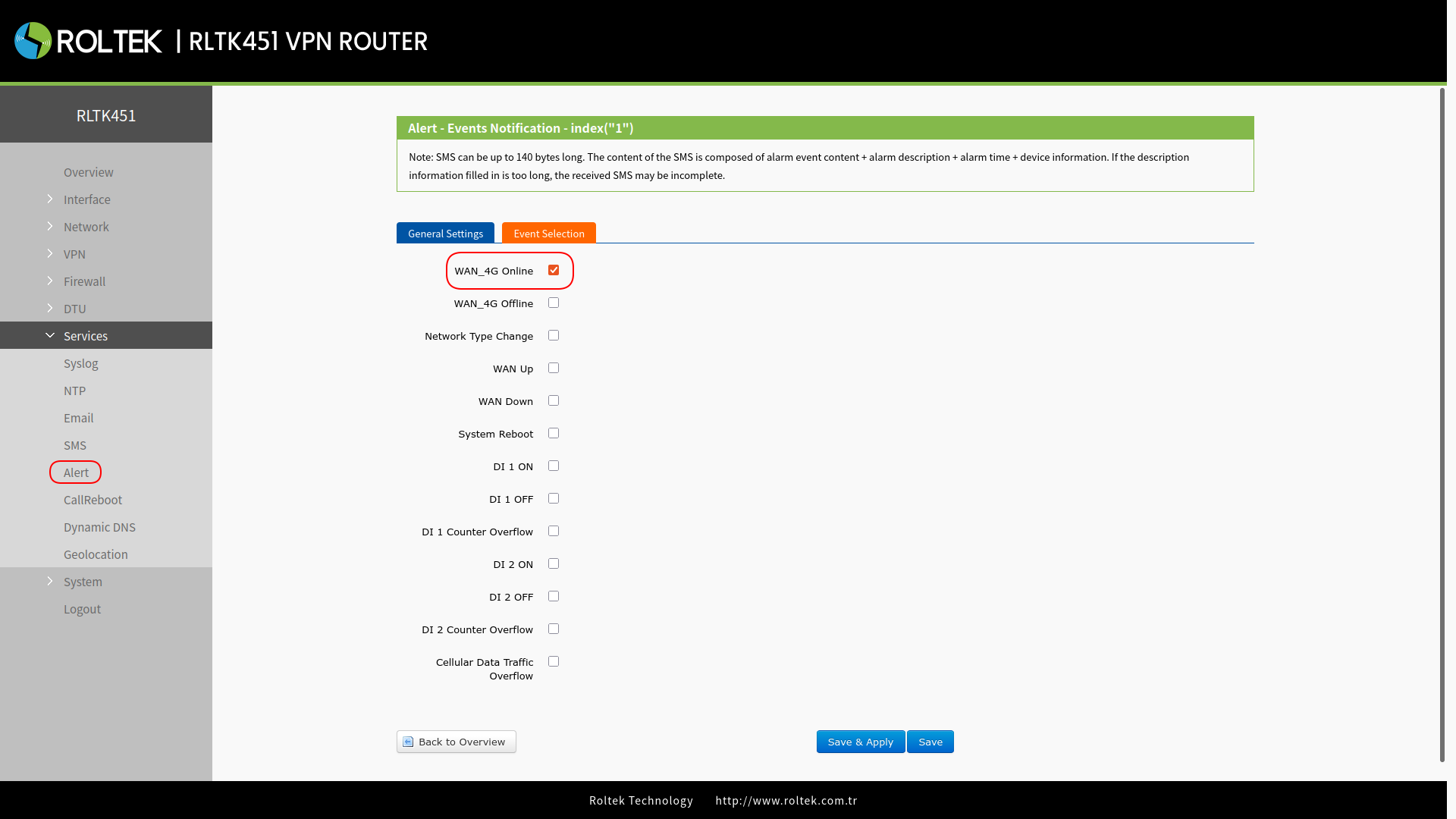

• Aktivieren Sie DO Control als DO1 und stellen Sie DO Level auf High ein. Wählen Sie im Abschnitt Event Selection das Ereignis WAN_4G Online aus.
• Bitte aktivieren Sie DO1 im DI/DO-Interface nicht, um Konflikte zu vermeiden, während Sie DO1 aktivieren.
• Da das Ziel der Auslösung der DO-Zustand ist, wählen Sie bitte nur ein Ereignis aus.

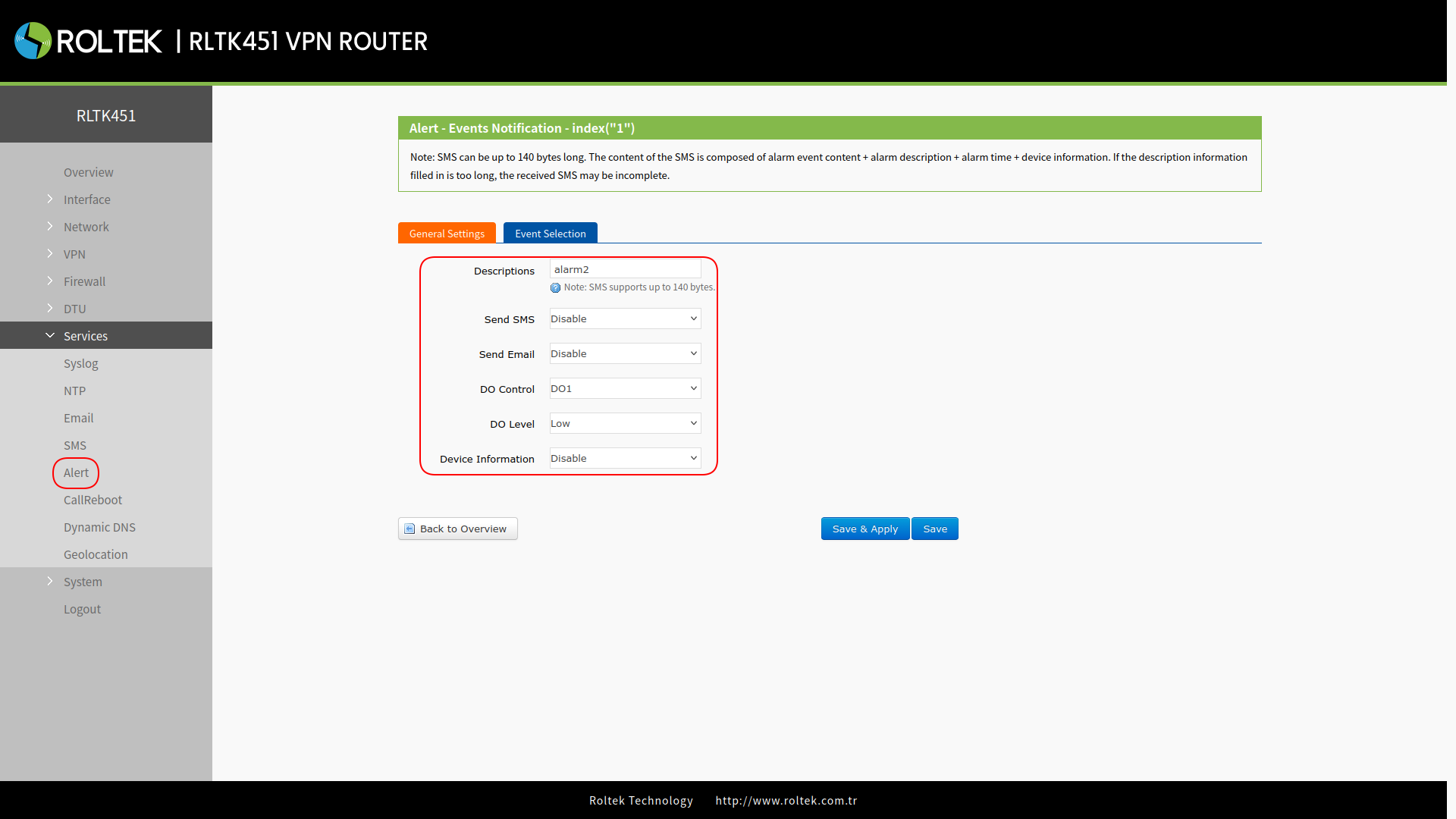

• Fügen Sie den zweiten Alarm hinzu und stellen Sie DO Level auf Low ein. Wählen Sie im Abschnitt Event Selection das Ereignis WAN_4G Online aus.

• Wenn erfolgreich mit dem 4G-Netz verbunden, befindet sich DO1 immer im hohen logischen Zustand.
• Wenn die Verbindung zum 4G-Netz unterbrochen wird, befindet sich DO1 immer im niedrigen logischen Zustand.
• Wenn eine LED an DO1 angeschlossen ist, kann das Ein- und Ausschalten des LED-Lichts beobachtet werden.
