LAN-Schnittstelle

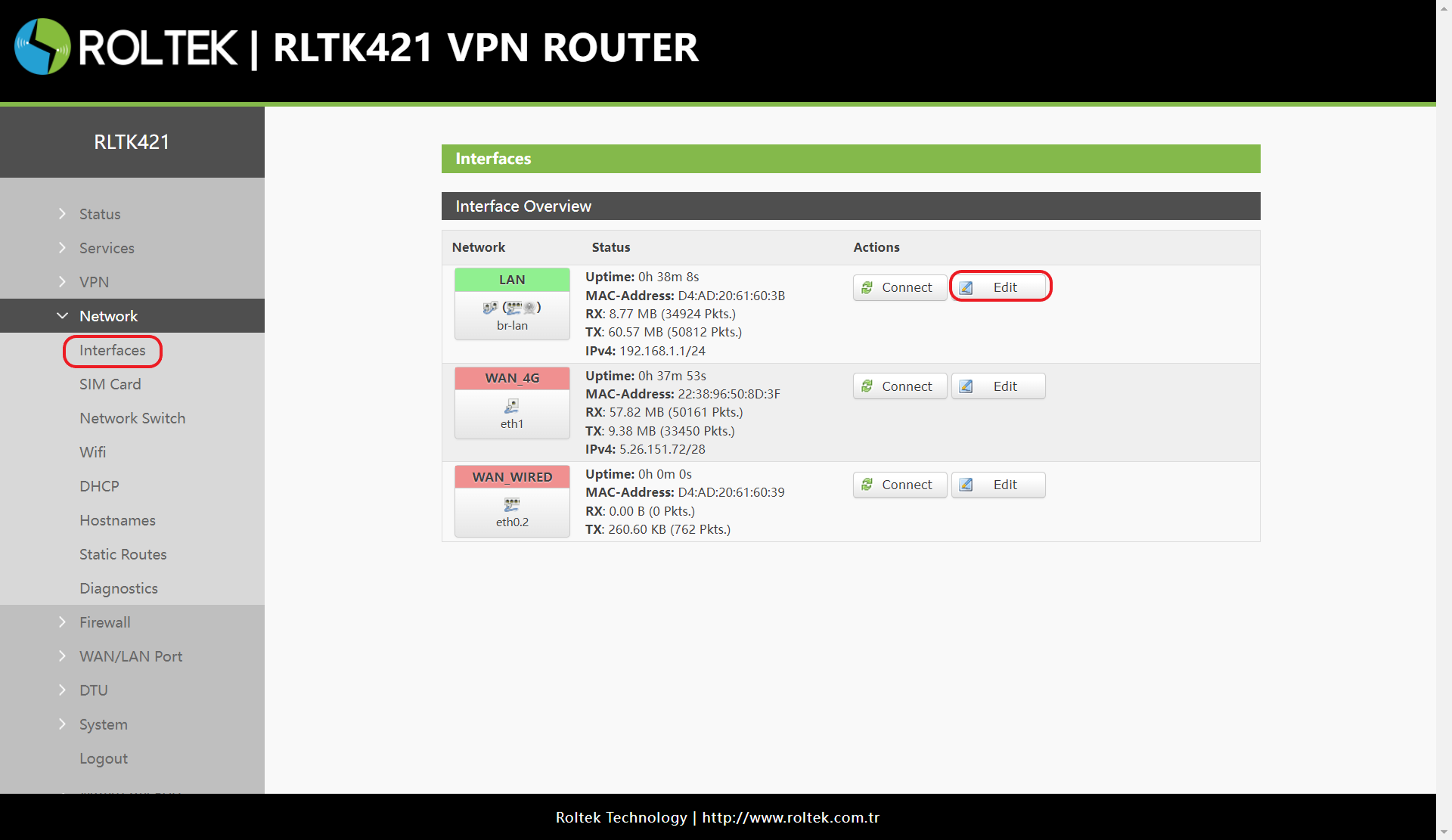

Um die lokalen Netzwerkeinstellungen des RLTK421 anzuzeigen:

  • Network
  • Interfaces

können die Menüs verfolgt werden. LAN zeigt den Status der LAN-Verbindung an. Mit der Connect-Schaltfläche kann ein erneuter Verbindungsversuch unternommen werden. Durch Klicken auf die Edit-Schaltfläche können die Einstellungen des LAN-Netzwerks konfiguriert werden.

LANInfo-421

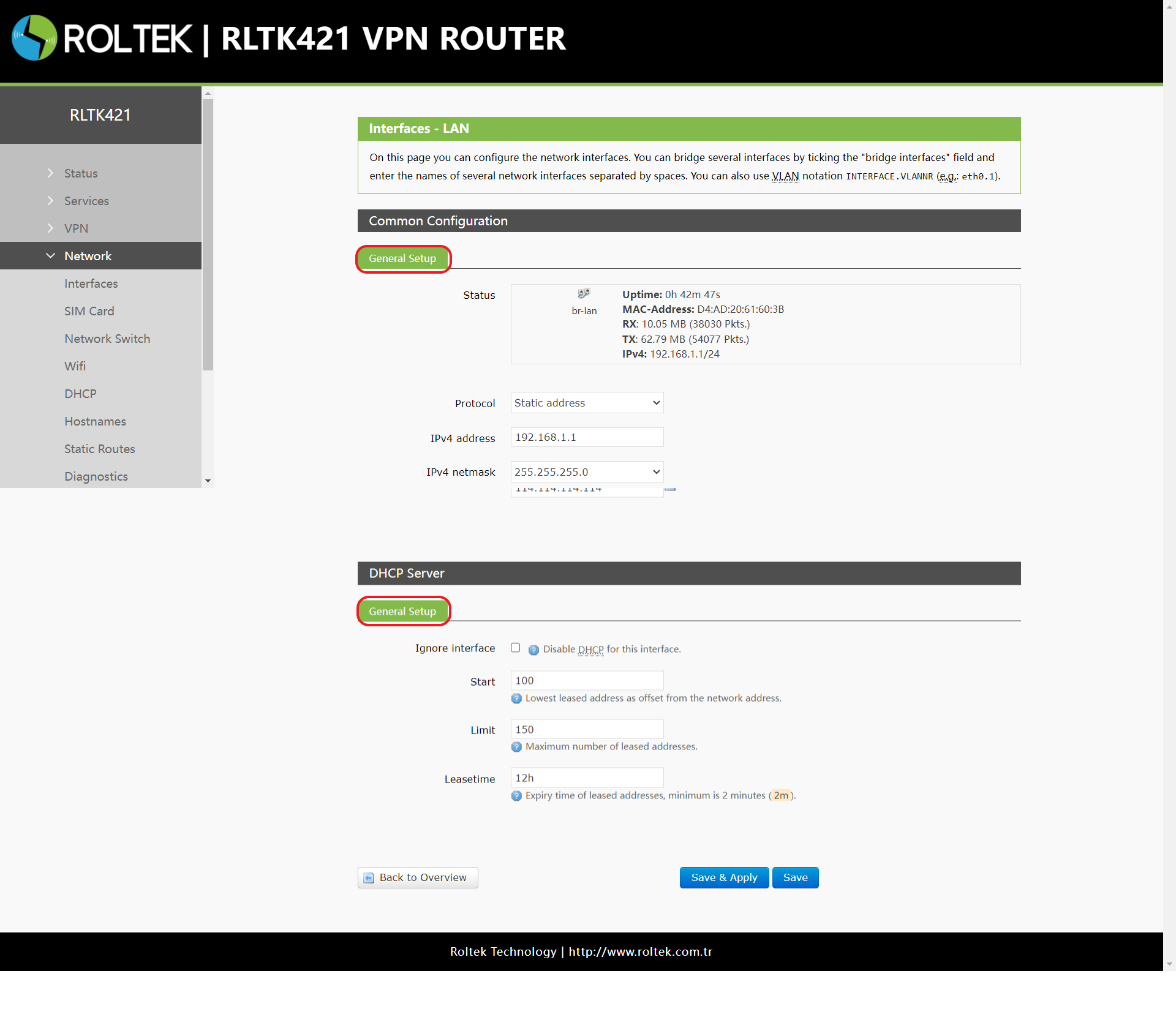

Im Abschnitt unter Common Configuration werden die IP-Einstellungen des LAN-Netzwerks konfiguriert. Im Abschnitt unter DHCP Server befinden sich die Einstellungen des Geräts für den DHCP-Server.

Common Configuration​

  • Die LAN-Schnittstelle verwendet standardmäßig die statische IP-Adresse 192.168.1.1 und die Subnetzmaske 255.255.255.0. Diese Parameter können geändert werden.
  • Die Wi-Fi-Schnittstelle (WLAN) und das kabelgebundene LAN befinden sich im selben LAN-Netzwerk.

Nachdem die Einstellungen eingegeben wurden, sollte auf die Schaltfläche Save & Apply geklickt werden, um die Einstellungen zu speichern.

LANInfoEdit-421

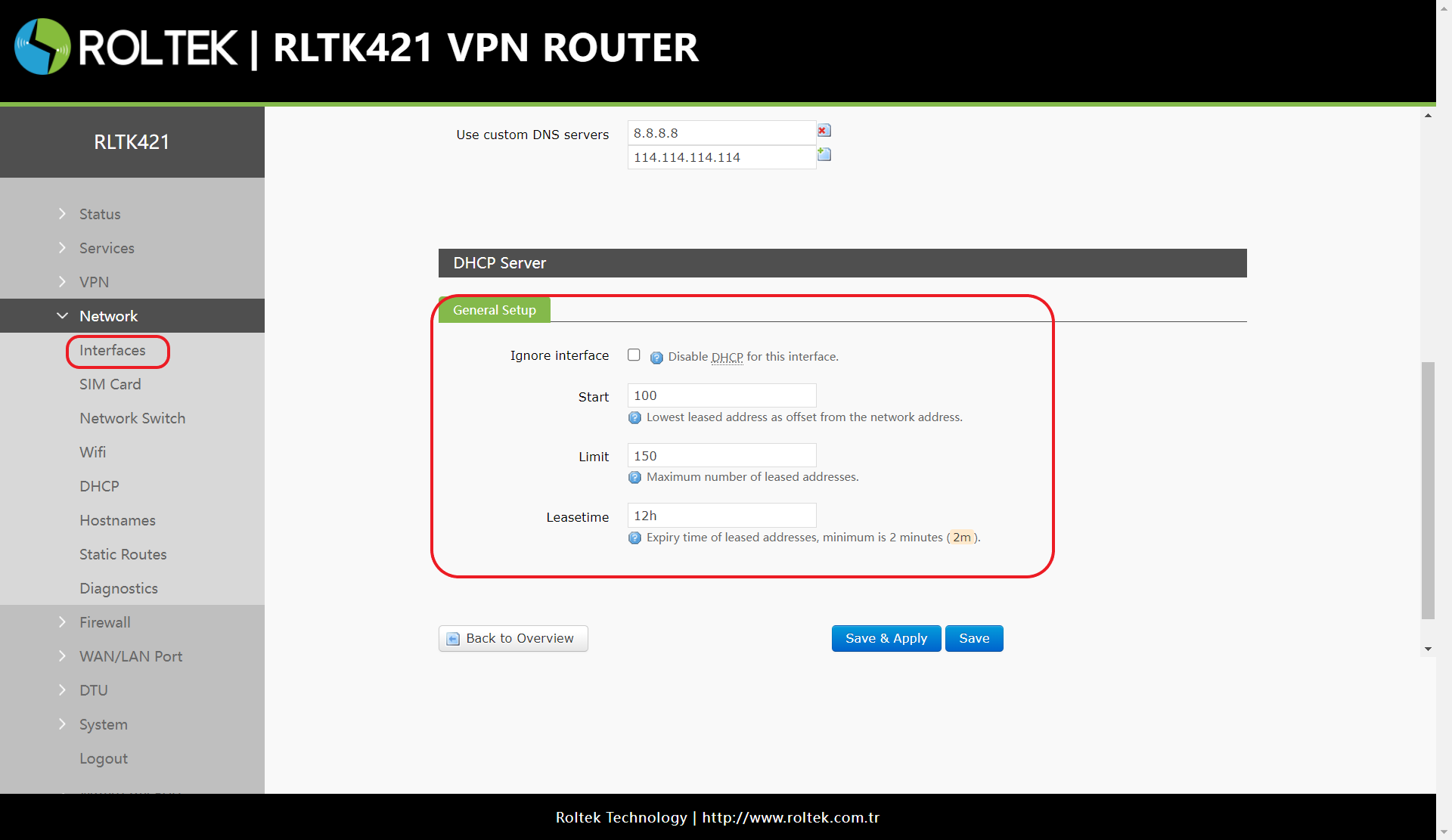

DHCP​

Die DHCP-Serverfunktion ist standardmäßig aktiviert, und alle Geräte, die an den LAN-Port angeschlossen sind, erhalten automatisch eine IP-Adresse (sofern die Geräte als DHCP-Client konfiguriert sind).

  • Wir können die Startadresse und die Leasingdauer des DHCP-Clients ändern.
  • DHCP-Adressen werden standardmäßig ab 192.168.1.100 zugewiesen.
  • Die standardmäßige Leasingdauer beträgt 12 Stunden.

Nachdem die Einstellungen eingegeben wurden, sollte auf die Schaltfläche Save & Apply geklickt werden, um die Einstellungen zu speichern.

LANInfoDHCP-421

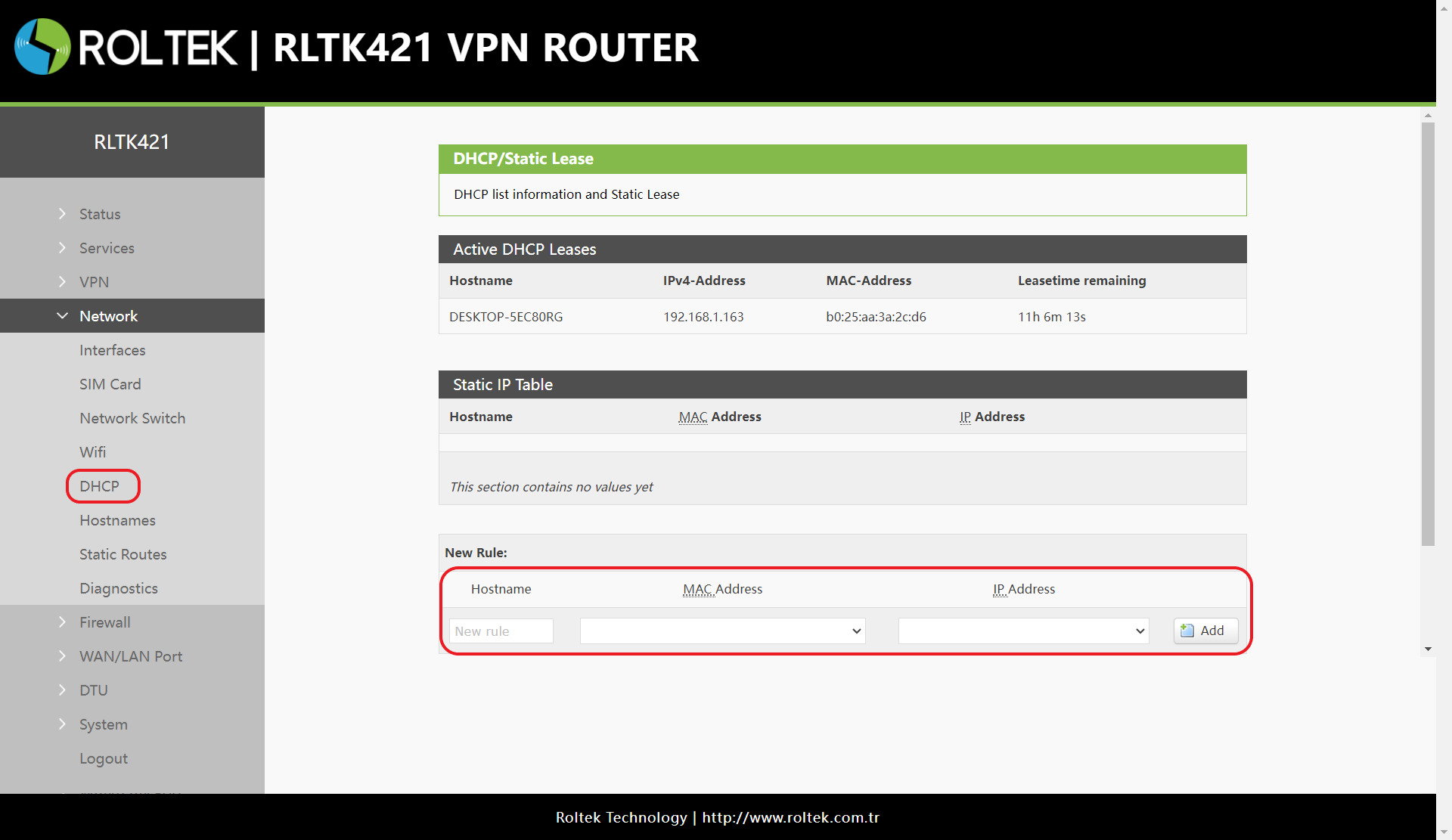

Statische IP​

  • Network
  • DHCP

können verfolgt werden, um einem DHCP-Client-Gerät eine feste IP-Adresse und einen Hostnamen (hostname) zuzuweisen. Es kann nur eine bestimmte Client-Verbindung hergestellt werden, und der LAN-Schnittstellenmodus kann nicht DHCP sein.

LANInfoStaticIP-421
